방음벽 기초에 대한 설명
흡음방음벽 투명방음벽 목재방음벽 등 방음벽 타입에 상관없이 모두적용
오늘은 방음벽 기초에 대한 이야기를 해볼까 합니다.
건설업에 종사하는 분들은 상식적으로 잘 아시는 사안이지만, 회사로 방음벽 문의를 해오시는 많은 분들이
방음벽 기초에 대한 내용은 깊이 있게 모르십니다.
거리를 지나가다 방음벽을 보면, 눈에 보이는 부분만 생각하시는 분들도 계십니다.
방음벽은 눈에 보이지 않는 지하구조물과 일체형으로 되어 있답니다.
눈에 보이지 않고 땅에 묻혀있는 부분을 ‘방음벽기초’라고 할 수 있겠네요.
보통 일반회사 관리자 분들과 전화상담을 해보면, 눈에 보이는 방음벽 설명은 잘 이해하시는데
방음벽기초 부분은 설명을 드리기도 어렵고 이해도 힘들어 하시는 편입니다.
그래서 오늘은 저희 회사 블로그에 있는 방음벽 기초에 대한 부분을 발췌해서 올려봅니다.
저희 블로그에서의 원제목은 ‘방음벽을 기초 없이 시공할 수 있을까?‘입니다.
공장에 도로용 방음벽을 기초 없이 설치할 수 있는지를 문의하신 분이 계신데
방음벽 설치에 관심을 가지고 계신 분들에게 질문에 대해 자세히 설명해 드리겠습니다.
도로에 설치되는 방음벽은 일반적으로 차량 통행으로 인한 소음을 줄이기 위해 설계됩니다.
이러한 방음벽은 강한 바람이나 지진 등의 외부 하중에도 견딜 수 있도록 기초 공사를 통해
지면에 단단히 고정하는 것이 필수적입니다. 기초는 방음벽의 구조적인 안정성을 확보하고,
전도되거나 변형되는 것을 방지하는 역할을 합니다.
공장의 환경은 도로와는 다소 차이가 있을 수 있습니다.
공장 내부나 주변에서는 기계 진동, 지게차 등의 이동으로 인한 충격, 또는 공장의 구조적 특성에
따른 바람의 영향 등 다양한 요인이 작용할 수 있습니다.
이러한 환경에서 기초 없이 방음벽을 설치할 경우 다음과 같은 문제점이 발생할 수 있습니다.
구조적 불안정성: 기초가 없으면 방음벽이 외부 힘에 의해 쉽게 흔들리거나 기울어지거나 넘어질 위험이 커집니다. 이는 안전에 매우 심각한 위협이 될 수 있습니다. 기능 저하: 방음벽이 불안정하게 설치되면 음파를 효과적으로 차단하지 못하여 소음 저감 성능이 저하될 수 있습니다. 내구성 문제: 지속적인 진동이나 충격에 의해 방음벽 자재나 연결부가 손상되어 수명이 단축될 수 있습니다. 안전사고 위험: 방음벽이 넘어지거나 파손될 경우 인명 및 재산 피해로 이어질 가능성이 매우 높습니다.
따라서, 공장에 방음벽을 설치하실 때는 도로용 방음벽이든 공장 전용 방음벽이든 반드시 해당 환경의 특성을
고려한 적절한 기초 공사를 진행하시는 것이 안전하고 효과적인 방음 성능을 확보하는 데 필수적입니다.
현장 상황에 맞는 기초 공법을 결정하기 위해서는 구조 기술자나 방음벽 전문 업체와 상의하시는 것이 좋습니다.
공장 방음벽 기초 설계 시 고려해야 할 주요 요소들은 다음과 같습니다.
- 1. 지반 조건:
◦토질 종류 및 지지력:
방음벽이 설치될 지반의 토질(점토, 사질토, 암반 등)과 하중을 견딜 수 있는 지지력을 파악해야 합니다.
지반이 약할 경우 지반 개량이 필요할 수 있습니다.
◦지하수위:
지하수위가 높으면 기초의 안정성에 영향을 줄 수 있으며, 방수 대책이 필요할 수 있습니다.
◦기존 구조물:
지하에 매설된 배관, 케이블, 기초 등의 유무를 확인하여 설계에 반영해야 합니다. - 2. 방음벽의 특성:
◦높이 및 길이:
방음벽의 크기가 클수록 기초에 가해지는 하중이 커지므로, 이에 맞는 충분한 강성을 가진 기초를 설계해야 합니다.
◦자중:
방음벽을 구성하는 패널 및 기둥의 무게를 고려하여 기초의 크기와 깊이를 결정합니다.
◦풍하중 저항력:
방음벽은 바람의 영향을 크게 받습니다. 특히 공장 건물 주변에서는 복잡한 기류가 발생할 수 있으므로,
해당 지역의 최대 풍속과 공장 건물의 형태 등을 고려한 풍하중 계산이 중요합니다. - 3. 환경적 하중:
◦진동:
공장 내 기계 설비 가동이나 차량 이동으로 인한 진동이 기초에 전달될 수 있습니다.
진동의 종류와 크기를 분석하여 진동 전달을 최소화하는 설계(예: 진동 흡수 기초)를 고려할 수 있습니다.
◦충격 하중:
지게차나 운반 장비 등에 의한 우발적인 충격 가능성을 고려하여 기초 주변부의 보호 대책이나 기초 자체의
강성을 높이는 설계를 검토해야 합니다.
◦지진 하중:
해당 지역의 지진 발생 가능성을 고려하여 내진 설계를 적용해야 합니다. - 4. 공장 특유의 고려 사항:
◦공간 제약:
공장 내부나 외부 공간의 제약을 고려하여 기초의 형태와 크기를 결정해야 합니다.
◦건축 환경:
공장 내부 설치 시에는 기존 바닥 슬래브의 상태나 구조적 제약을 확인해야 하며,
외부 설치 시에는 주변 시설과의 간섭 여부를 고려해야 합니다.
◦운영 환경:
부식성 물질의 노출 가능성, 높은 온도 변화 등 공장의 특정 운영 환경이 기초 자재나 방식에 영향을 줄 수 있습니다. - 5. 법규 및 표준:
◦건축법 및 관련 규정: 방음벽 및 기초 설치에 관련된 건축법, 소음 규제 법규, 산업 안전 기준 등을 준수해야 합니다.
이러한 요소들을 종합적으로 고려하여 방음벽의 형태, 설치 위치, 지반 조건에 가장 적합한 기초 형식을 선택하고
상세 설계를 진행해야 합니다. 일반적으로 사용되는 방음벽 기초 형식으로는 옹벽 기초와 파일 기초 등이 있으며,
각 현장 조건에 따라 가장 적절한 방식을 적용하게 됩니다.

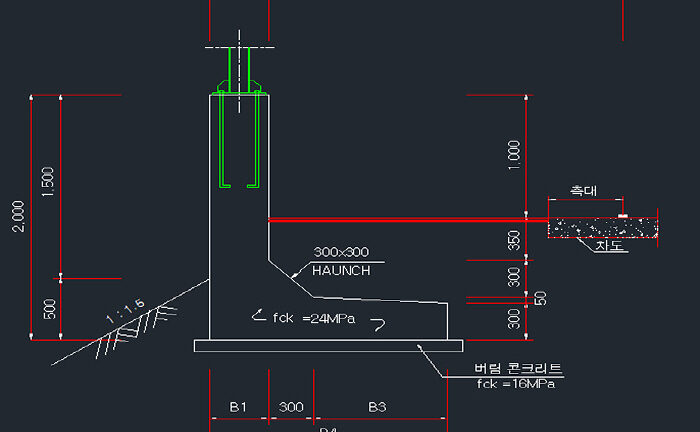

방음벽 기초 공사 참고 도면

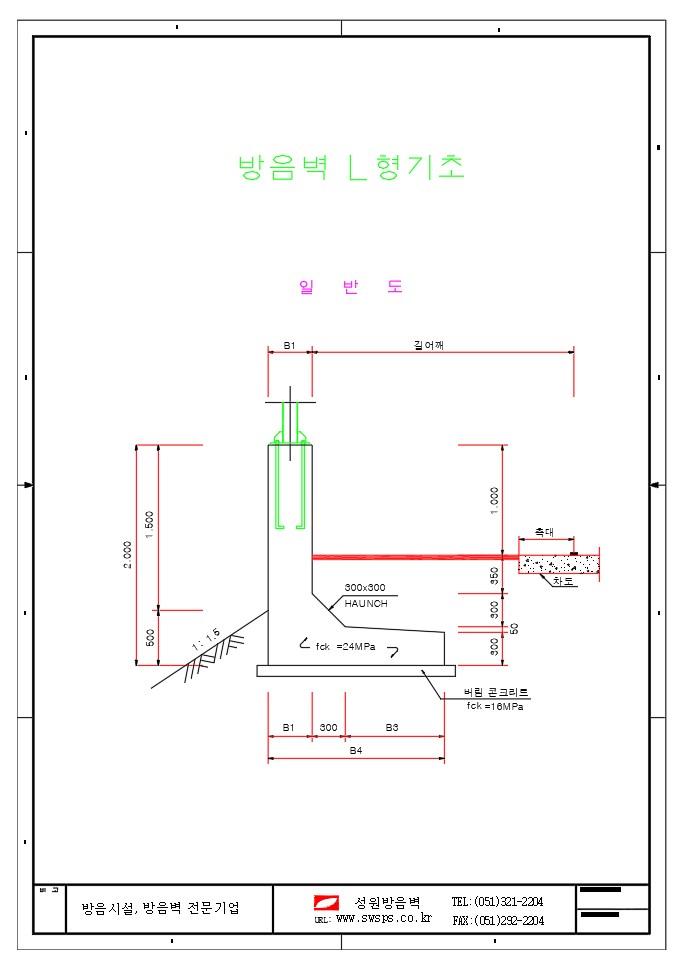

L형 방음벽 기초 도면

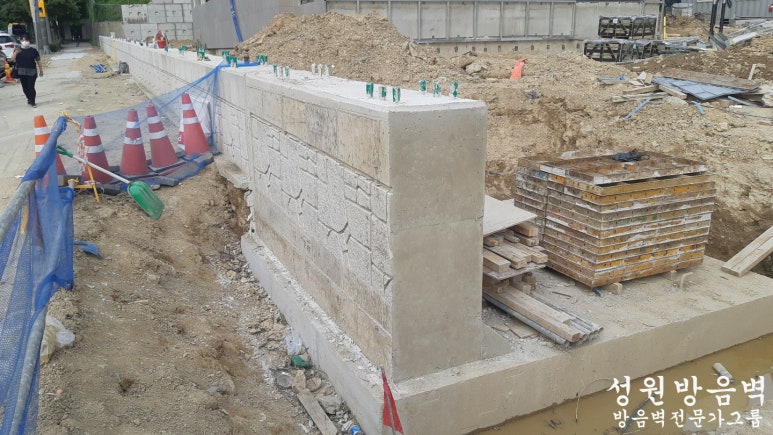

L형옹벽 방음벽 기초 설치사례

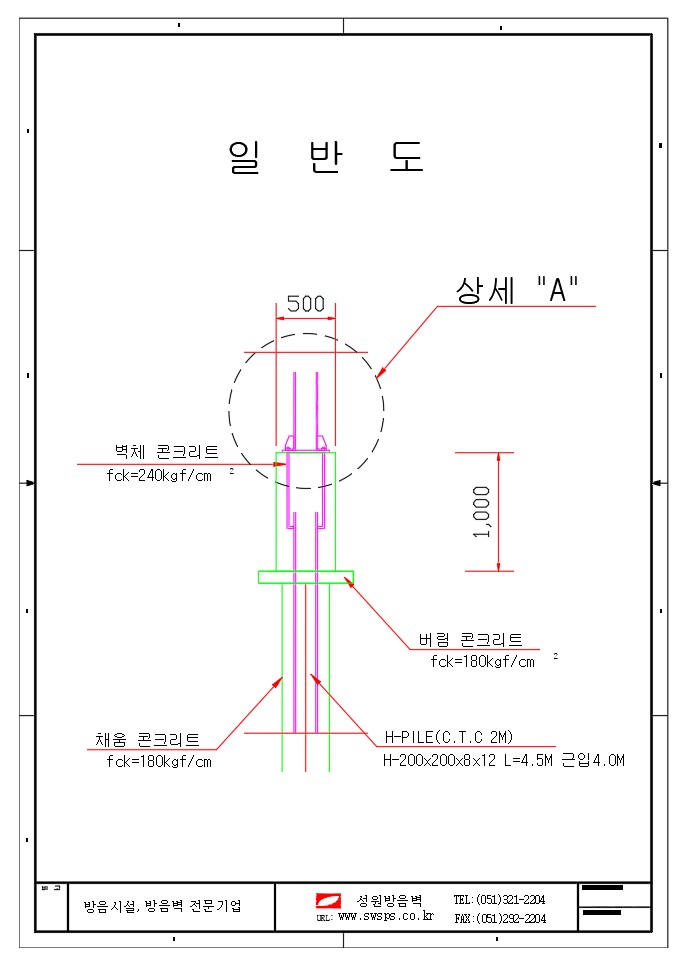

파일 타입 방음벽 기초 그림

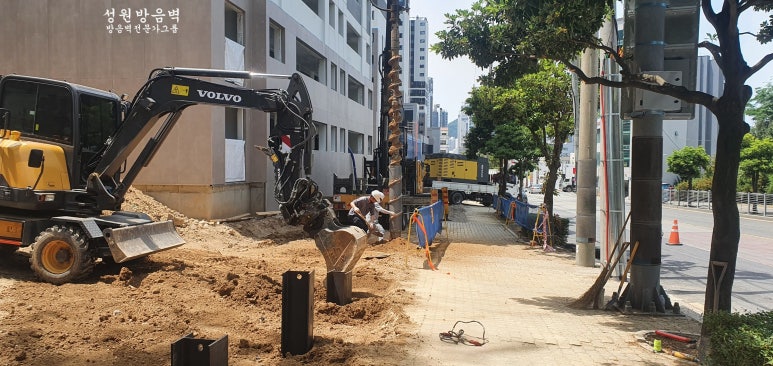

전주 오거에 공기압축기를 장착하고 항타하는 사진

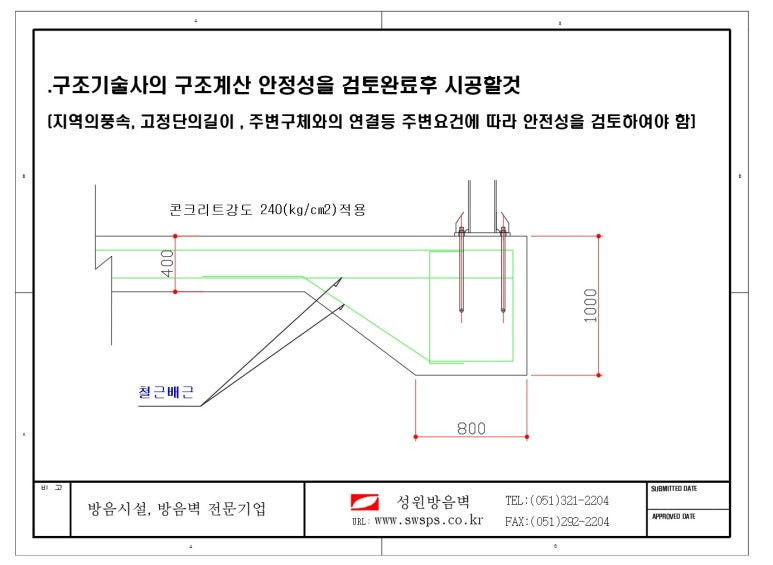

매트형 방음벽 기초 (온통기초)

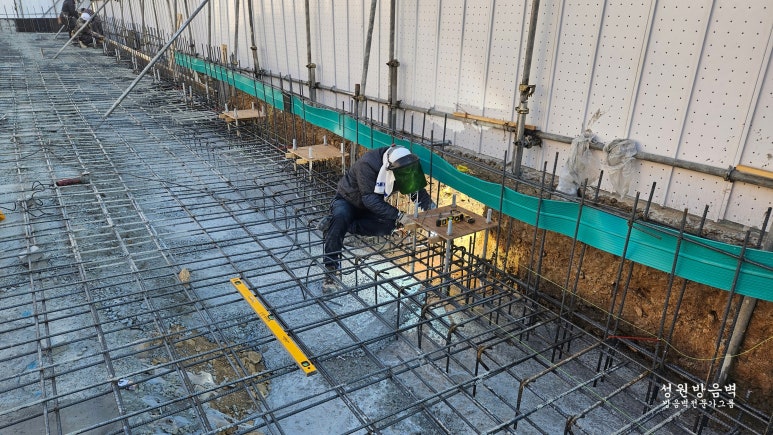

온통기초 가장자리 지중보에 방음벽앵커 매립중인 사진
방음벽의 안정성과 장기적인 성능은 튼튼한 기초로부터 시작된다고 해도 과언이 아닙니다.
전문적인 지식과 경험을 가진 기술자와 협력하여 철저한 검토와 설계를 진행하시기를 권장합니다.
방음 기술 및 소음 관리 지식이 도움이 될 수 있도록 앞으로도 지원해 드리겠습니다.
혹시 더 궁금한 점이 있으시면 언제든지 연락 주세요!
