부산 사직동 현대 힐스테이트, 맞춤 제작된 높이 4m 이동식방음벽 납품 사례
현장 소음 문제는 아파트 공사나 대단지 개발 현장에서 민원으로 직결되는 중요한 이슈입니다.
이번에 소개할 사례는 부산 사직동 현대 힐스테이트 현장에 맞춤 제작·조립 납품한 성원방음벽 SW이동식방음벽입니다.
특히, 높이 4m·폭 4m 사양에 상단 50cm ‘선절’(30도 꺾임) 구조를 적용해, 현장 요구에 부합하도록 제작되었습니다.
통상 이동식방음벽이라 불리고 있는 제품은 이동식가설방음벽이라고도 합니다.
실제 흡음성능과 차음성능이 최고인 제품으로 적용하기도 하지만, 공사현장에서는 보급형제품으로 시공하고 있는 실정입니다.
실제로도 최고성능을 사용할 만큼의 예산이 책정되어 있지도 않기 때문입니다.
공장내 특정시설내에 흡음성능과 차음성능이 일정 수준이상의 제품이 필요하시다면 유선으로 상담진행하시면 원하시는 결과를 도출하실수 있을겁니다.
📌 ‘선절’ 구조란 무엇인가?
선절(線折) 구조는 **방음벽 상단이 일정 각도(이번 현장: 30°)**로 꺾여 있는 디자인을 말합니다.
특정 시설이나 특별한 설치환경에서 효과를 발휘하는 형상으로 일반적인 곳에서는 의미가 없지만,
소음시설을 밀착 근접한 경우에는 효과를 볼수 있는 구조로서 이는 단순 미관뿐 아니라 상부로 회절되는 소음을 추가로 저감하는 기능적 효과도 있습니다.
이번 제작에서는 상단 50cm 구간을 30도 꺾어 시공했으며, 이는 발주처의 특별 주문 사항이었습니다.
[📷 : 부산 사직동 현대 힐스테이트 현장 전경]
🛠 제품 사양
이번 납품 제품은 성원방음벽 SW이동식방음벽 표준 설계에 맞추되,
현장 특수 조건에 맞춰 커스터마이징했습니다.
| 구분 | 사양 |
| 제품명 | SW이동식방음벽 |
| 규격 | 높이 4,000mm × 너비 4,000mm |
| 상단 구조 | 50cm 30° 선절형 |
| 차음성능 | 1,000Hz → 23.6dB, 500Hz → 17.9dB |
| 흡음성능 | 1,000Hz → 0.85, 500Hz → 0.73 |
| 연결 방식 | 상·하단 조립식 볼트 체결, 구조재 연결 클램프 |
| 외장재 | 아연도 강판 (KS D 3506) |
[📷 사진 삽입: 상단 선절부 디테일]
🚚 현장 적용 및 시공 방식

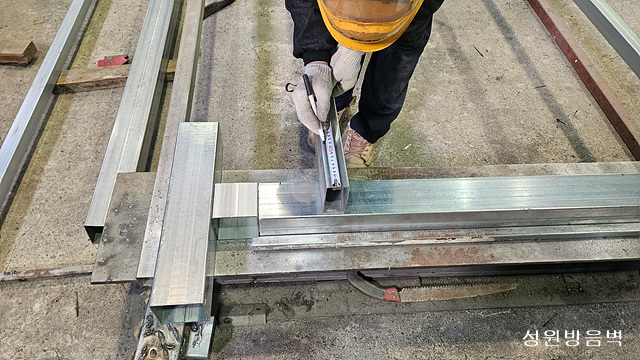

1. 공장 제작
2. 주·보조 프레임, 방음판, 선절부 구조를 모두 모듈화 제작.

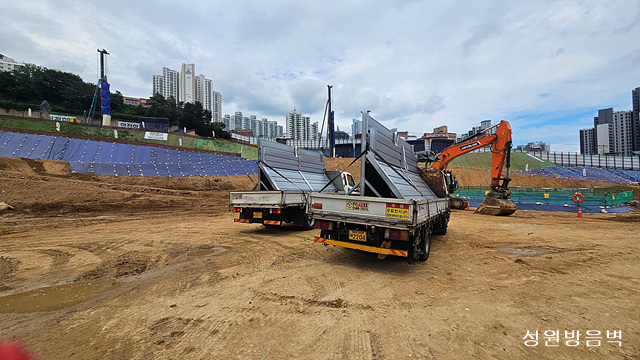

3. 현장 반입 및 조립
4. 대형 크레인과 조립 인력 투입, 상·하단 볼트 체결 방식으로 신속 시공.
5. 고정 및 안정화
6. 최종 점검
7. 방음판 위치, 선절부 각도, 체결 상태 확인 후 납품 완료.

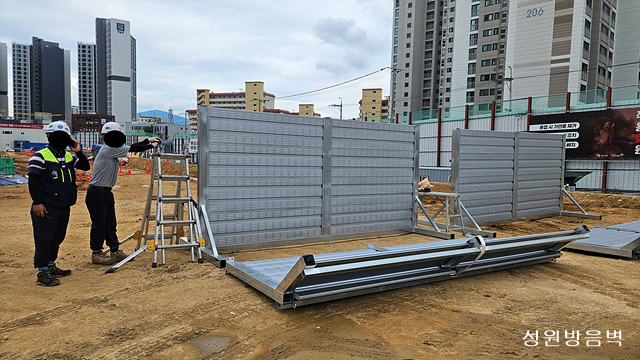

[📷 사진 삽입: 현장 조립 중 모습]
🎯 맞춤 제작의 필요성
민원 예방: 공사 시 발생하는 소음을 상단에서 추가로 제어.
현장 동선 고려: 이동식 구조로 필요 시 위치 변경 가능.
내구성 확보: 장기 설치에도 부식·변형 방지.

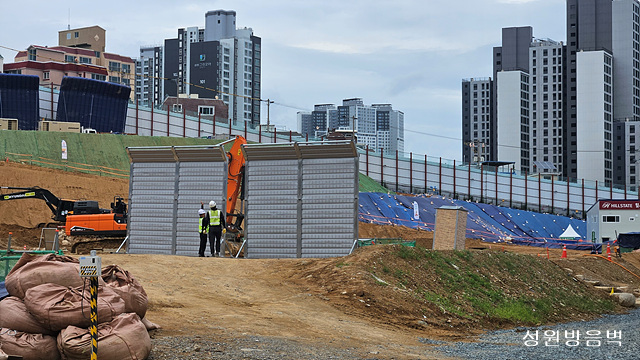

[📷 사진 삽입: 부산 사직동 현대 힐스테이트 현장 전경]
📌 결론
이번 부산 사직동 현대 힐스테이트 현장은
소음 저감 성능과 현장 맞춤 설계를 동시에 만족시킨 사례입니다.
특히, 선절 구조 적용으로 상부 회절 소음까지 효과적으로 차단할 수 있었습니다.
방음 성능은 ‘규격’과 ‘설계 디테일’에서 결정됩니다.
성원방음벽은 앞으로도 현장별 최적 솔루션을 제공하겠습니다.

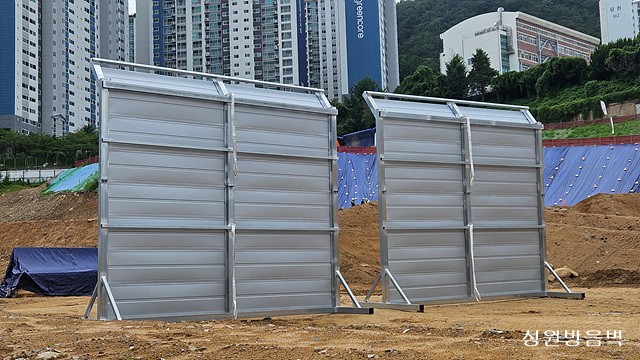

[📷 사진 삽입: 완공 후 현장 전경]
부산-사직동-현대-힐스테이트-맞춤형-4m-선절형-이동식방음벽-완공-모습
임시로 설치하고 추후 제거해야하는 가설방음벽으로 돌깨는 작업, 현장에서 특수한 상황에서의 설치사례가 궁금하시면 여기를
방음벽의 설치비용이 궁금하신가요? 영구적으로 설치되는 기능성방음벽의 예산이 필요하시다구요?
다음의 블로그로 방문하시면 또 다른 정보들을 얻을수 있습니다.

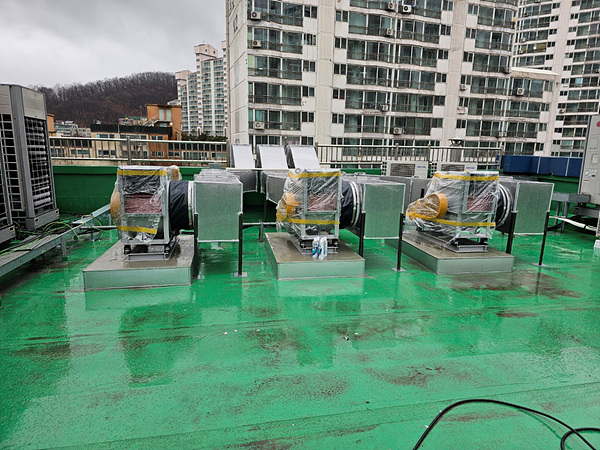

옥상 송풍기 소음 문제, 실외기 소음문제, 옥상에서 발생하는 소음의 전반적인 문제를 해결하세요!
