옥상 실외기 방음, 소음은 막고 바람은 통하게 하려면?
옥상에 설치된 대형 실외기나 냉각탑은 건물의 필수 설비입니다. 하지만 이들에서 발생하는 소음은 단순한 기계음이 아닌, 여러 소음이 혼합되어 퍼지며 예상치 못한 방향으로 전달됩니다.
예를 들면 도심 고층 아파트, 상가, 병원, 학교 등이 주변에 있다면, 이 소음은 이웃에게 큰 불편과 민원을 초래합니다.
그렇다면 단순히 방음벽을 세우면 문제가 해결될까요?
방음벽의 형태와 설치 방식, 공기 흐름과 냉각 성능, 그리고 주변 환경까지 고려해야 비로소 소음은 줄이고 실외기 성능은 유지하는 설계가 완성됩니다.
그렇다면 이 글에서 그 핵심을 하나하나 풀어보겠습니다.
옥상 실외기 소음의 특성과 전파 방식
옥상 실외기에서 발생하는 소음은 크게 세 가지 소리의 조합입니다.
1. 기계 진동음: 컴프레서, 모터, 베어링 등 기계 부품에서 발생
2. 팬 회전 소음: 냉각팬이 고속으로 회전하며 공기를 이동시키면서 발생
3. 토출 소음: 고온 공기가 외부로 강하게 배출되며 발생
이 소음들은 직선으로 퍼지는 것만이 아니라, 주변 건물 벽면, 옥상 구조물, 난간 등에 부딪히며 반사되고, 굴절되며 예상과 다른 방향으로 소음 피해를 주게 됩니다.
특히 고층 건물에서는 소음이 위로 퍼졌다가 고층 창문으로 유입되면서 문제가 됩니다.
방음벽의 설치 형태와 성능 차이

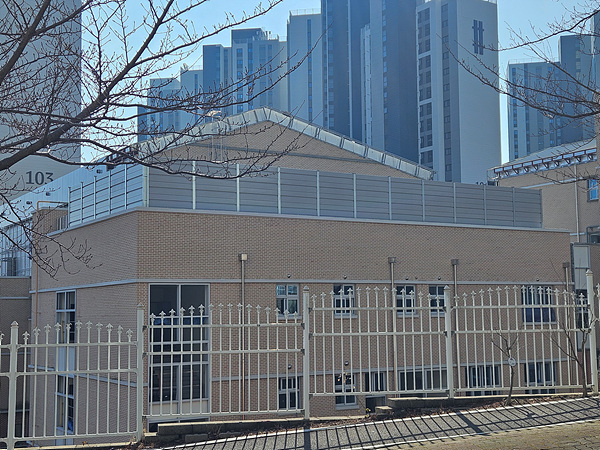

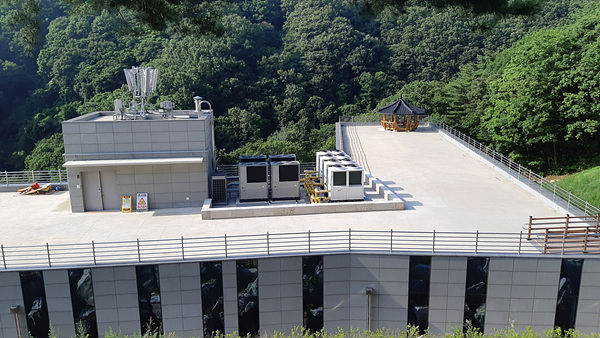

1. 옥상 경계형 방음벽
방음벽을 옥상 가장자리 경계선에 설치하는 방식입니다. 이 방식은 옥상 전체를 둘러싸는 형태로
– 소음이 외부로 바로 방출되는 것을 차단
– 방음벽 자체가 소리를 흡수 또는 반사 하는 효과를 냅니다.
옥상 경계형 방음벽 설치환경 : 주변에 건물이 상대적으로 멀리 있거나, 옥상 공간이 넓을 때 적합합니다.

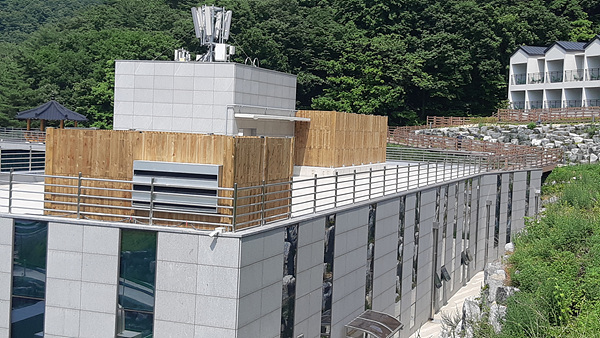

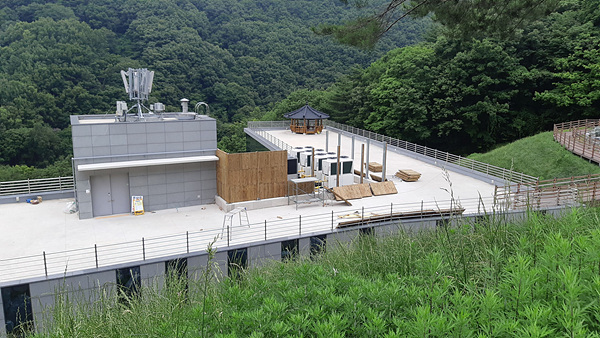

2. 시설물 주변 ㄷ자형 방음벽
실외기 또는 냉각탑 주변에 ㄷ자형 방음벽을 설치하는 방식입니다.
– 소음이 주요 방향으로 빠져나가는 것을 방지
– 방음루버와 결합해 공기 흐름을 고려
– 시공 비용과 공간 활용 측면에서 효율적
ㄷ형태의 방음벽 설치 환경 : 옥상 공간이 한정된 현장에 많이 적용됩니다.

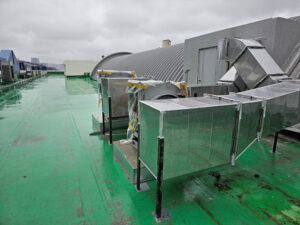

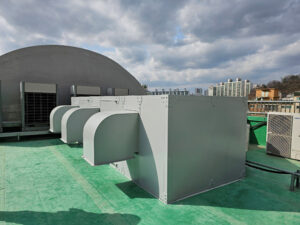

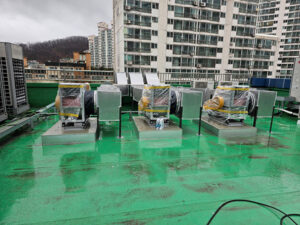

3. 방음부스 선택
옥상 공간이 좁거나 소음 반사가 심한 경우, 또는 소음 기준이 엄격한 지역이라면 방음부스를 선택해야 합니다.
– 4면과 천정을 모두 방음 구조로 설계
– 내부 공기 흐름은 방음루버와 토출소음기를 통해 유지
– 소음을 전 방향에서 저감
방음부스는 일반 방음벽보다 소음 저감 효과가 높지만, 설계·시공이 복잡하고 비용이 더 소요됩니다.
설치 환경 : 방음부스의 설치 검토 방음벽설치를 통해 소음저감효과를 달성하기 어려운 경우에 많이 적용한다.
방음루버와 토출소음기:
방음부스 설치할때에 소음과 공기 흐름을 동시에 해결

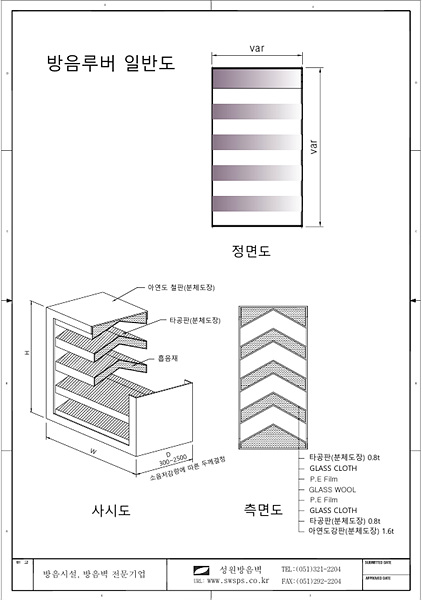

방음루버
방음루버는 소음을 흡수하면서도 공기 흐름을 유지하는 구조물입니다. 루버 날개 각도와 내부 흡음재 설계로
– 공기는 자유롭게 통과
– 소리 에너지는 흡수 또는 굴절
방음부스나 ㄷ자형 방음벽에 결합해 공기 순환 문제를 해결합니다.

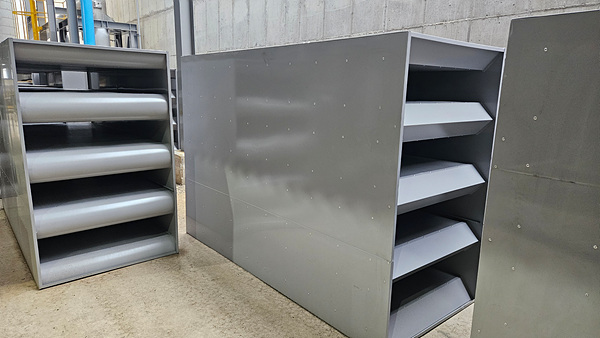

토출소음기
토출소음기는 실외기 팬이 내보내는 강한 공기 속 소음을 줄입니다. 공기 통로 내부에 다공성 흡음재나 패널을 적용해
– 공기는 막지 않으면서 소음만 줄이는 원리
– 팬 소음 저감
– 냉각 성능 유지
– 루버와 조합 시 추가 소음 저감
옥상방음시설을 설치할때에 고려해야 할 핵심 사항
주변 환경 분석
고층 건물, 아파트, 상가와의 거리, 위치, 높이를 분석해 소음 반사 경로를 예측하고, 적합한 방음 방식(경계 방음벽, ㄷ자형, 방음부스)을 결정합니다.
공기 흐름 시뮬레이션
방음 구조가 실외기 냉각 성능에 미치는 영향을 사전 검토해야 합니다.

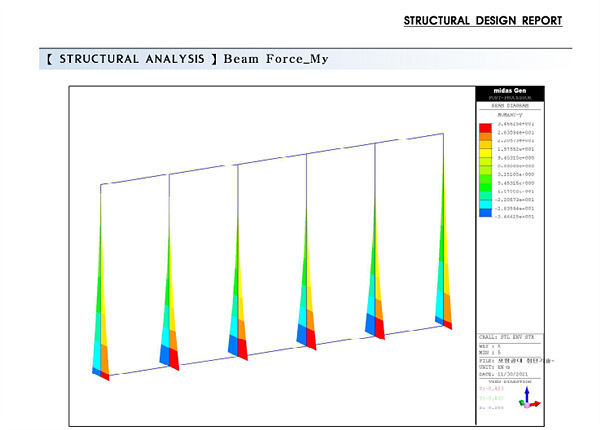

방음벽 구조 안전성 검토
옥상은 바람 영향을 크게 받으므로 H-BEAM, 앵커볼트, 리브 플레이트 보강과 구조계산, 지역의 설계풍속을 기반으로 설치해야 합니다.
결론: 옥상 실외기 방음, 단순한 벽이 아니라 설계의 과학입니다
옥상에 설치하는 실외기 방음은 단순히 벽을 세우는 문제가 아닙니다.
옥상 시설의 구조, 주변 건물, 실외기 성능, 소음 경로까지 종합적으로 고려한 설계가 필요합니다.
– 옥상의 경계부에 설치하는 방음벽은 소음 차단과 외부 경계 보호에 효과적
– ㄷ자형 방음벽은 공간 효율과 방향성 소음 차단에 강점
– 방음부스는 소음 저감이 가장 확실하며 고난도 소음 현장에 최적
방음루버와 토출소음기를 포함한 설계는 공기 흐름과 냉각 성능까지 함께 고려해 소음 민원과 실외기 고장 문제를 동시에 예방합니다.
성원방음벽은 현장 조사, 구조계산, 맞춤 설계, 안전 시공까지 모든 과정을 전문적으로 제공합니다.
지금 옥상 소음 문제, 전문가 상담을 통해 가장 현명한 해결책을 찾아보세요.
