이동식 방음벽, 현장소장의 민원을 막는 가장 확실한 방법

– 공인 성능 + 빠른 설치 + 전도 안정성까지 갖춘 SW 이동식 방음벽

작업만 하면 민원 전화 옵니다

굴착기만 돌리면 주민 항의, 발전기 가동 시 공사 중지…
이젠 ‘시끄러운 현장’에선 소장님이 제일 먼저 불려갑니다.

도심 속 공사현장에서 소음 민원은 이제 피할 수 없는 문제입니다.
특히 학교, 병원, 주거지 인근에선 작업 시작과 동시에 항의가 들어오고,
반복되면 공사 중지, 벌점 부과, 입찰 제한까지 이어질 수 있습니다.

그렇다고 고정식 방음벽을 세우자니
– 설치비 과다
– 구조검토 및 인허가 절차
– 철거 비용 부담

이런 점들이 모두 부담이죠.

👉 지금 현장의 실질적 대안은 SW 이동식 방음벽입니다.

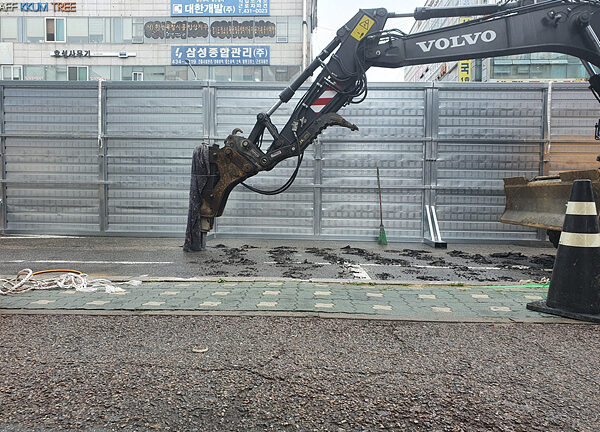

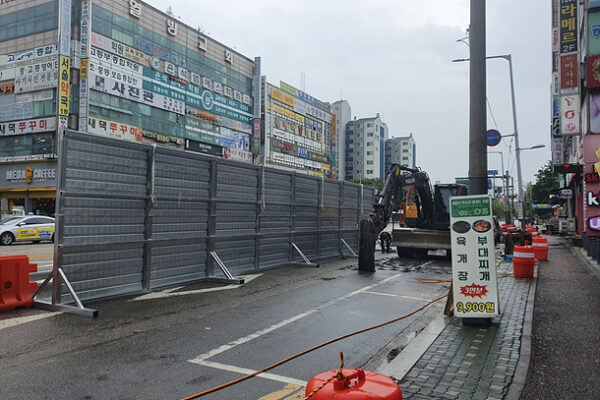

SW 이동식 방음벽 높이 3m 콘크리트포장깨기 작업구역 구분 및 안전휀스 겸 방음시설

이동식 방음벽, 무엇이 다른가요?

항목	기존 고정식 방음벽	SW 이동식 방음벽
설치 방식	기초 타설 필요	T형 구조, 바닥만 평탄하면 설치 가능
민원 대응	설치까지 시간 소요	당일 설치 가능, 단기 대응 최적
반복 사용	해체 후 폐기	재사용 가능, 이동 가능
유지관리	유지보수 어려움	모듈 교체·관리 용이
전도 위험	고정식 구조	전도해석 + 보강계획 적용 가능

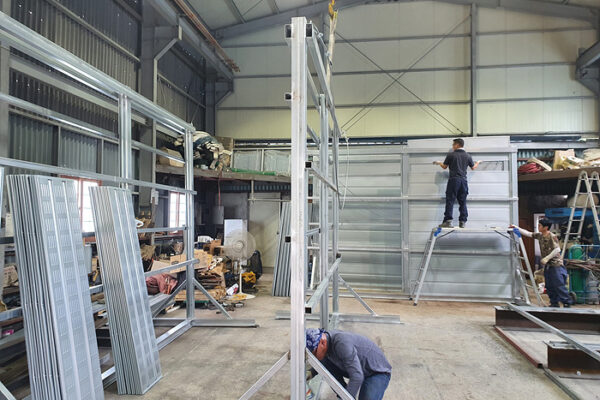

어떤 구조인가요?

설치자 기준으로 보면 쉽고, 감리 기준으로 보면 안전한 구조

– 전체 높이 약 3.1m ~ 4.1m / 길이 약 4.3m 구성
– KS 인증 방음 패널 + 아연도금 STKR 강재 프레임
– T자형 하부 구조 + 지지 보강 + 모래주머니/앵커 보강
– 1시간 내 설치 가능 (2인 1조)
– 볼트 체결 방식 → 중장비 불필요

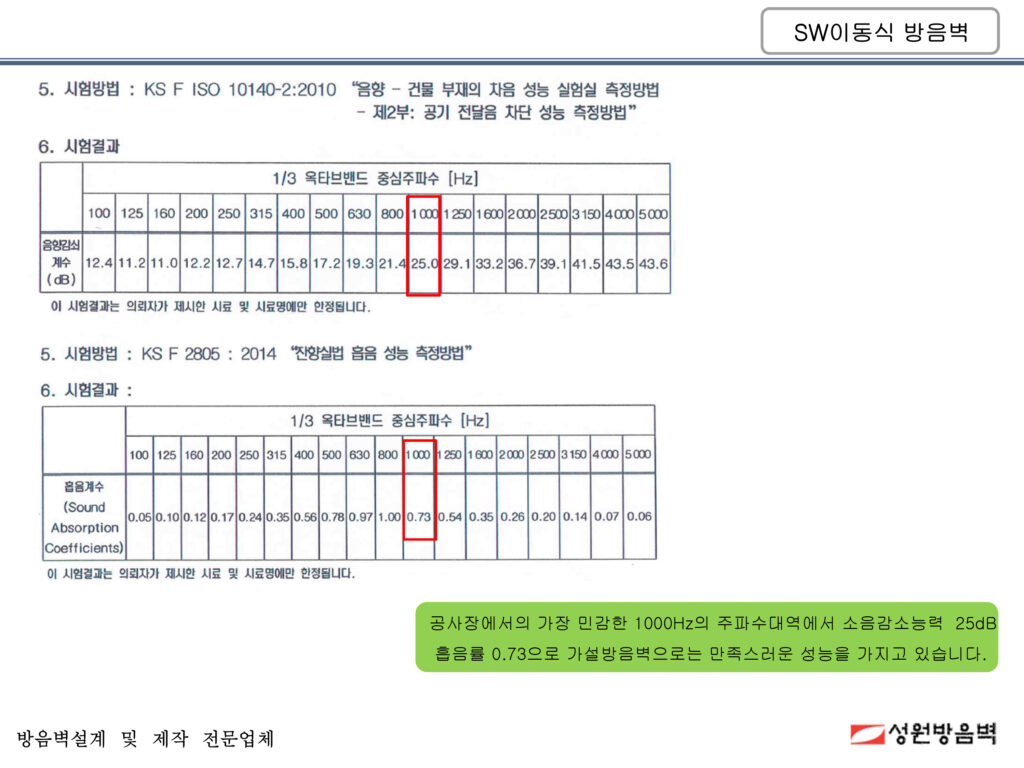

소음 성능, 수치로 검증되었습니다

시험 기준	성능 수치
흡음율 (1000Hz)	0.73 (KS F 2805 기준)
차음 성능 (1000Hz)	25.0 dB (KS F ISO 10140-2 기준)

1000Hz는 실제 민원이 집중되는 굴착기·발전기·드릴 소음의 중심 주파수입니다.
➡️ 25dB 감소 시 체감상 소리가 ‘절반 이상’ 줄어듭니다
➡️ 반사음을 줄여 불쾌한 울림까지 완화합니다

전도 안정성, 구조계산으로 확인하세요

이동식이라 바람에 넘어갈까 걱정하시죠?

조건	전도 안정 풍속	비고
기본 구조만	약 10 m/s	보강 전 상태 기준 / 계산상만으로는 현장여건을 반영하기 어려움으로 보수적으로 현장에서는 안정에 대한 보수적 대응이 필요함
모래주머니 20kg × 4개 추가	약 12 m/s	기초 보강으로 안정성 향상

※ 강풍주의보 기준은 14 m/s입니다.
☑️ 추가 보강으로 강풍 기준까지 대응 가능하나 강풍주의보시에는 눕혀두시는걸 권장합니다.
☑️ 추가보강 : 앵커 설치, 블럭 설치도 병행 하여 전도를 보강할수도 있으나 고정설치 구조체가 아님으로 지양함이 타당할것임

이동식 방음벽 전도 해석 계산식

1. 구조 개요

이 구조물은 방음판 12장(2.0m × 0.5m)으로 구성되어 전체 전면 면적 4.0m × 3.0m = 12.0 m²를 형성하며, 프레임은 100×100, 100×50, 50×50mm 각파이프와 보강각관으로 구성됩니다. 기둥은 총 3개(좌/우/중앙)이며, 바닥은 중심 4.0m 수평관과 양측 1.9m 직각각관(T자형)으로 된 2개의 받침대 구조입니다.

2. 전체 자중 계산

방음판: 12장 × 7kg = 84 kg
• 프레임: 총 206.31 kg (100×100, 100×50, 50×50 포함)
→ 전체 질량: 84 + 206.31 = 290.31 kg
→ 전체 중량: 290.31 × 9.81 = 2847.90 N

3. 전도 저항 모멘트 계산

받침대 수: 2개
• 각 받침당 하중: 2847.90 / 2 = 1423.95 N
• 작용팔 길이: 0.95 m
→ 전도 저항 모멘트: 1423.95 × 0.95 = 1352.75 N·m

4. 임계 전도 풍속 계산

풍압 면적: 6.0 m² (받침 1개 기준)
• 작용 높이: 3.0 m
• 풍압 계수 Cp = 2.0, 공기밀도 ρ = 1.2 kg/m³

산식:
V = sqrt[ (2 × M) / (ρ × Cp × A × (H/2)) ]

대입:
V = sqrt[ (2 × 1352.75) / (1.2 × 2.0 × 6.0 × 1.5) ] = 11.19 m/s

5. 결론 및 권장 조치

이 구조물은 풍속 약 10 m/s(11.2 m/s) 이상에서 전도 위험이 존재합니다.
구조적 안전 확보를 위해 다음 보강을 권장합니다:
• 바닥 하중 보강 (콘크리트 블럭 등)
• 앵커 고정 방식 도입

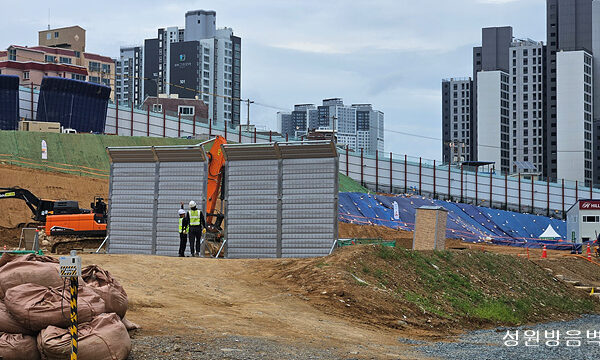

적용 현장 사례

적용 장소	이유
아파트 옆 굴착기 작업	ㄱ자 배치로 직접 소음 차단

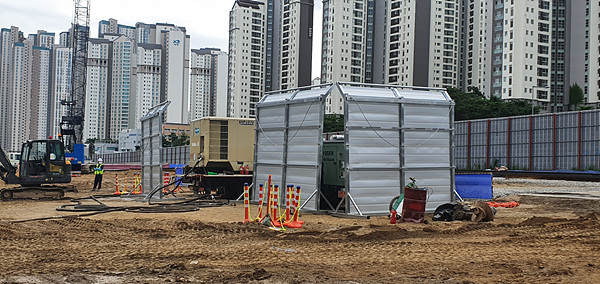

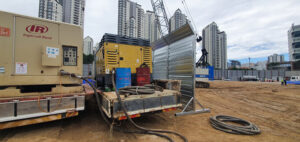

디젤 발전기 주변	굉음 민원 예방, 저주파 흡음
도심 도로 유지보수	교통 방해 없이 시공 가능
야간 공사	짧은 설치/철거 시간, 신속 대응
공장 내 공정 구획	실내외 모두 활용, 작업구간 구분
