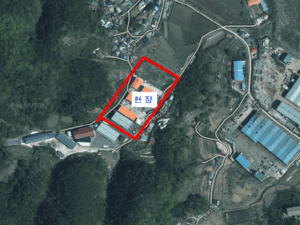

경남 함안군 산업단지의 소규모 공장방음벽 신설,
기초높이 1m 방음벽높이 3m, 총 4m 높이의 방음벽
오늘은 소규모 농공산업단지에 설치되는 흡음형방음벽 현장을 소개합니다.
보통 농공단지는 도심보다는 도시 외각이나 자연녹지와 가까운 지역에 조성되는 편입니다.
이러한 곳은 읍/면/리 단위에 지역이 대부분이고, 주변에 농가 및 민가가 위치하기 때문에
인/허가 조건으로 공장 경계부위에 방음벽을 설치하라는 조건이 붙을때가 많습니다.
또한 행정관청의 인/허가 조건이 붙지 않더라도,
지역 주민들과 건축주의 협의를 통해서 방음벽이 건설되어지기도 합니다.
오늘 현장도 인/허가 조건 및 주민들과의 협의사항에 방음벽을 건설하기로 하여 방음벽을 건설하는 현장입니다.

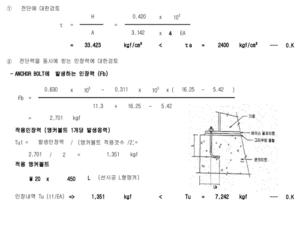

저희 성원방음벽은 원청이나 발주처에서 방음벽 구조계산이 선행되지 않았더라도
공사 개시전 내부적으로 약식으로나마 구조계산을 해봅니다.
물론 구조기술사님의 날인이 되지 않는 자료이지만, 공사 진행시 문제가 없는지, 부재의 선정에도 이상이 없는지
차후 준공신청과 같은 대관업무에 큰 지장이 초래되지 않도록 살펴보는 차원에서 내부적으로 진행해봅니다.
구조계산을 준공시점이 되어서 급하게 하는 경우도 있는데, 방음벽 시공법과 부재의 선택이 후행 구조계산에서도 만족해야 하기 때문입니다.

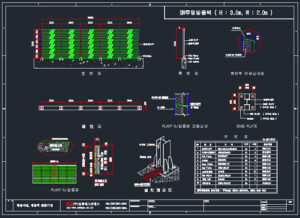

건축주나 공장전문 건설사에서 방음벽에 대한 자료가 없었기 때문에 저희가 방음벽설계 도면을 제공하여
방음벽 공사가 진행되었습니다. 아래는 저희가 제공한 도면입니다.

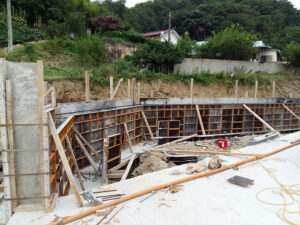

방음벽기초 공사는 원청건설사에서 진행하기로 하고,
방음벽 앵커매립부터 시작되는 방음벽시공은 저희가 맡기로 하였습니다.

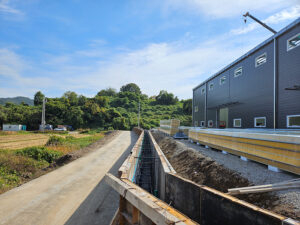

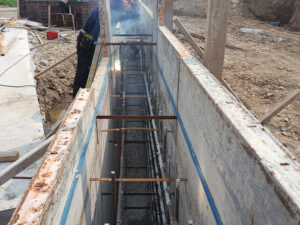

아래 사진은 원청에서 방음벽기초 타설 직전에 앵커매립을 완료한 사진입니다.
이 현장의 방음벽 총 길이는 200m 정도로 산업단지의 규모에 비해서는 방음벽 연장이 긴편입니다.
마을 주민과 협의 잘 되면 방음벽 연장이 줄어들 수도 있는 상황입니다.
혹시 방음벽 기초에 대한 자세한 설명은 이곳을 클릭하세요.

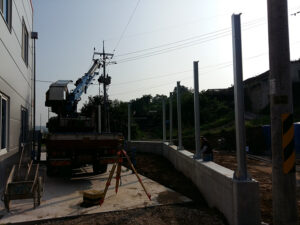

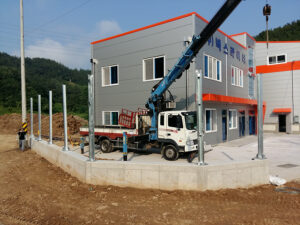

방음벽 지주를 설치하는 사진입니다.
방음벽에 사용되는 지주는 용융아연도금을 합니다. 대부분의 방음벽은 야외에 건설되기 때문에
부식을 막기위해 용융아연도금이 필수입니다.
아연도금에 관련된 사항은 여기를 클릭

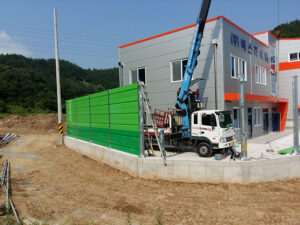

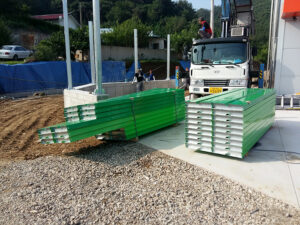

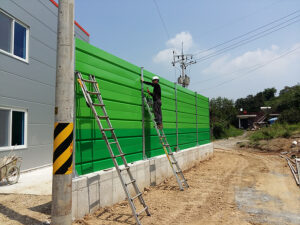

이제 방음판이 입고되어 방음벽시공을 하면 공사가 마무리됩니다.

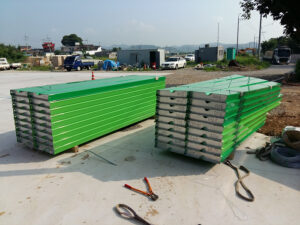

방음판이 초록색과 연두색이죠, 방음벽지주는 용융아연도금을 하지만,
방음판은 분체도장을 한답니다. 방음판 원자재들도 모두 부식에 강한 소재를 사용하지만,
주변 여건과 조화롭게 할 목적으로 분체도장을 한답니다. 분체도장은 일반 페인트 도색보다
수명이 오래가고 균일한 색상을 구현할 수 있기때문에 거의 모든 방음판에는 분체도장을 적용합니다.
이제 방음벽시공이 완료되었습니다.\
혹시라도 방음벽에 대한 궁금증이 있으시면 언제든지 게시판에 문의주세요.
상세하고 빠른 답변 드리겠습니다.
