학교 급식실 옥상 송풍기 방음박스 설치 사례

― 학생 수업 환경을 지키는 현실적인 소음 저감 방법과 주변 고층아파트 민원제기에 효과적인 대응을 위한 방법을 알려드릴께요.

학교 급식실 옥상에는 대부분 대형 송풍기(블로어) 가 설치되어 있습니다.
조리 시 발생하는 열기와 연기를 배출하기 위해 필수 설비지만, 문제는 소음입니다.

수업 중 교실 창문을 열면 “웅—” 하는 저주파 기계음이 지속적으로 들립니다.
특히 시험 기간이나 정숙 수업 시간에는 민원이 집중됩니다.

또는 주변에 있는 고층아파트에서 민원을 제기하는 경우도 많이 있습니다.

이번 글에서는 학교 급식실 옥상 송풍기 방음박스 설치의 핵심 설계 포인트를 현장 중심으로 정리해 드리겠습니다.

---

1. 왜 학교 송풍기 소음은 더 민감하게 접근해야 할까?

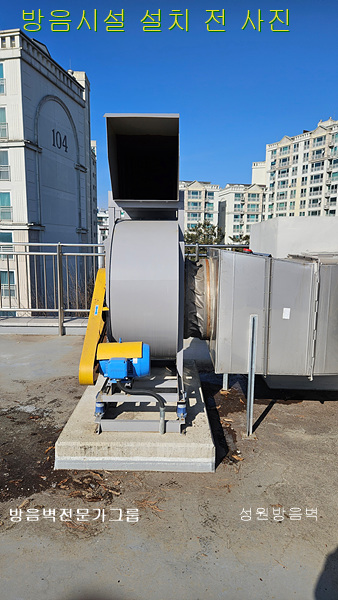

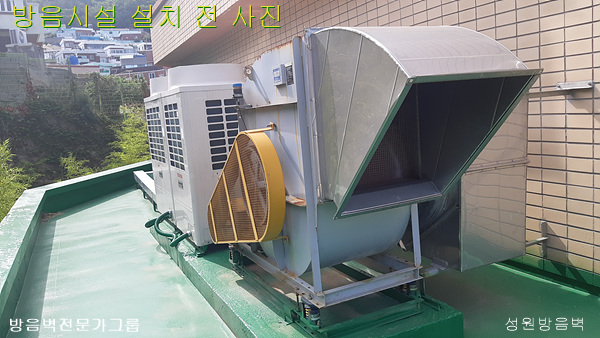

부산 동구 범일초등학교 급식실 송풍기 방음 전 사진

학교 환경은 일반 공장과 다릅니다.

• ✔ 낮 시간 지속 가동
• ✔ 학생 밀집 공간 인접
• ✔ 창문 개방 수업 빈번
• ✔ 학부모 민원 민감도 높음

송풍기 소음은 단순 기계음이 아닙니다.
▶ 모터 회전음
▶ 임펠러 공기 유동 소음
▶ 덕트 진동 전달음
▶ 옥상 바닥을 통한 구조 전달음

이 네 가지가 동시에 발생합니다.

따라서 단순히 판넬로 둘러싸는 방식은 실패 확률이 높습니다.

---

2. 방음박스 설치 전 반드시 확인할 4가지

① 소음 주파수 분석

저주파(125~250Hz)가 주 원인인지
중고주파(500~1000Hz) 중심인지 확인해야 합니다.

저주파 중심이면 질량 확보형 차음구조가 필요합니다.
중고주파 위주면 흡음 보강형 구조가 효과적입니다.

두 구조의 결정적 차이

설계 판단 기준

간단한 판단법을 드리면:

• “웅—” 하는 묵직한 소리 → 질량 보강

• “쉭—” 하는 바람 소리 → 흡음 보강

• 진동이 느껴진다 → 방진 추가

학교 급식실 옥상 송풍기는
대부분 저주파 + 유동 소음 혼합형입니다.

그래서 단순 흡음박스는 실패하는 경우가 많습니다.

---

② 흡기·배기 공기 흐름 확보

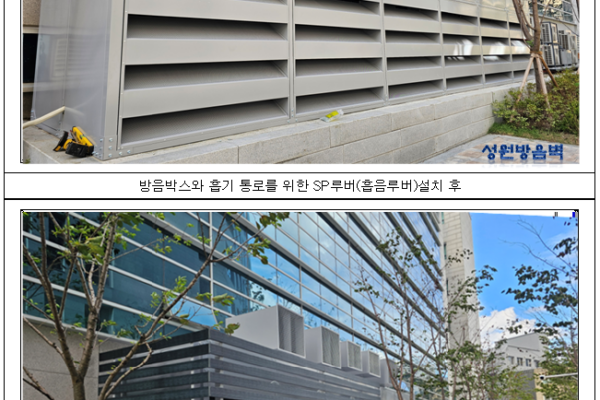

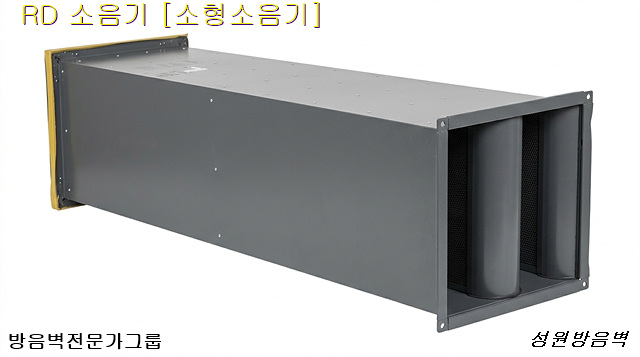

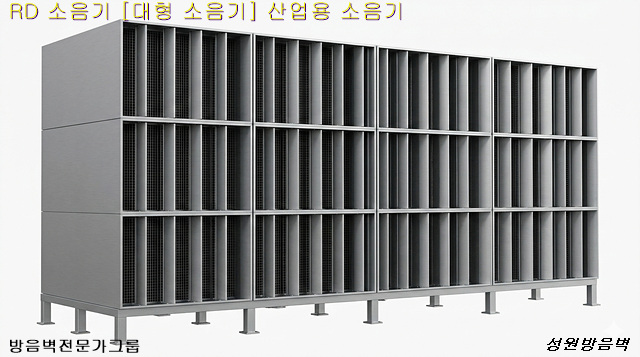

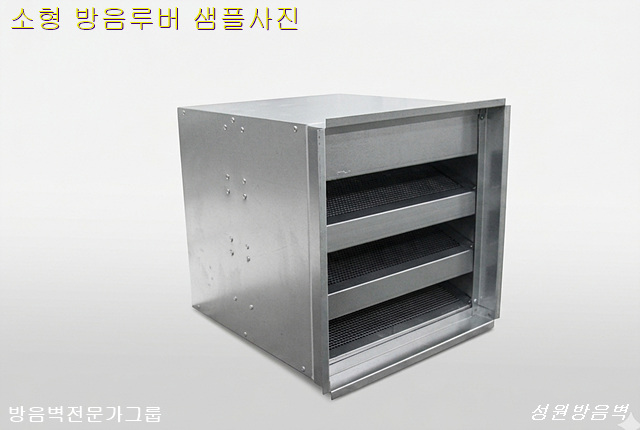

흡기에 사용하는 SP루버[방음루버] 와 배기에 사용하는 RD소음기[배출소음기] 입니다.

방음은 하되, 공기 흐름은 막으면 안 됩니다.

잘못 설계하면:

• 모터 과열
• 풍량 감소
• 전기료 상승
• 설비 수명 단축

해결 방법은 다음과 같습니다.

• ✔ 흡기 루버 내부 흡음재 삽입

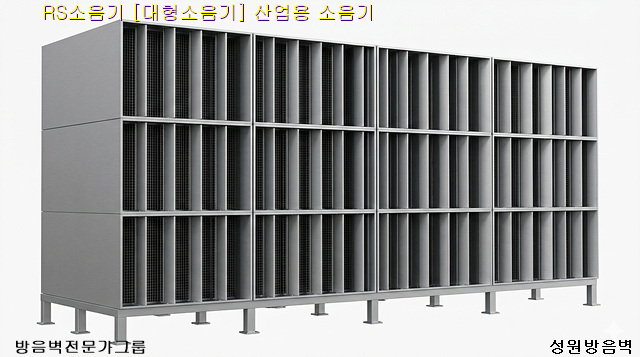

• ✔ 배기 덕트에 소음기 추가
• ✔ 직선 통과 구조 금지 (ㄱ자 또는 S자 구조 권장)

---

③ 방진 설계 병행

방음박스만 설치하고 방진을 하지 않으면 효과가 절반입니다.

• 방진 스프링
• 방진 패드
• 플렉시블 조인트

이 세 가지는 거의 필수입니다.

특히 콘크리트 슬래브에 직접 고정된 송풍기는
구조 전달음이 교실까지 이어질 수 있습니다.

---

④ 유지관리 동선 확보

학교는 정기 점검이 많습니다.

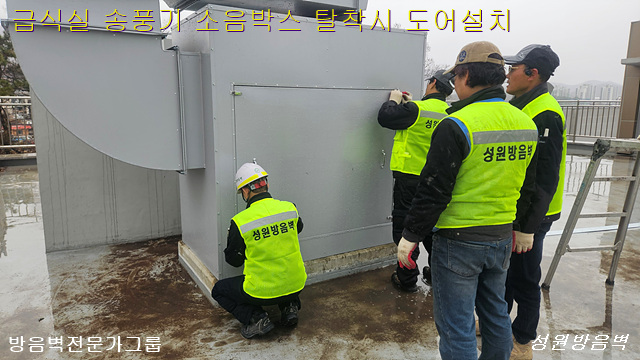

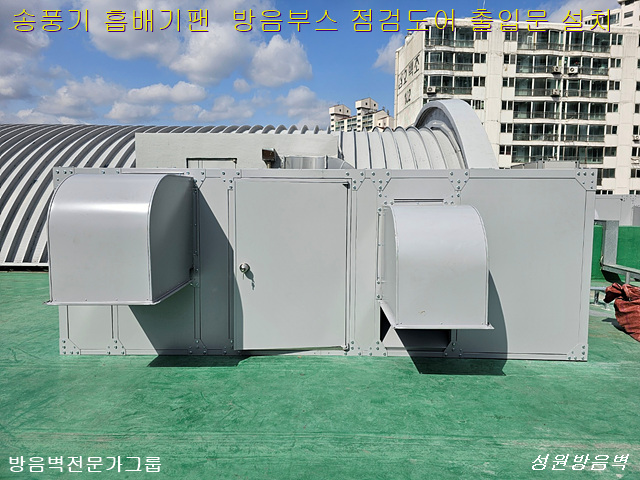

• 점검 도어 설치
• 탈착식 패널 구조
• 내부 조명 확보

처음부터 고려하지 않으면
나중에 박스를 절단하는 일이 생깁니다.

---

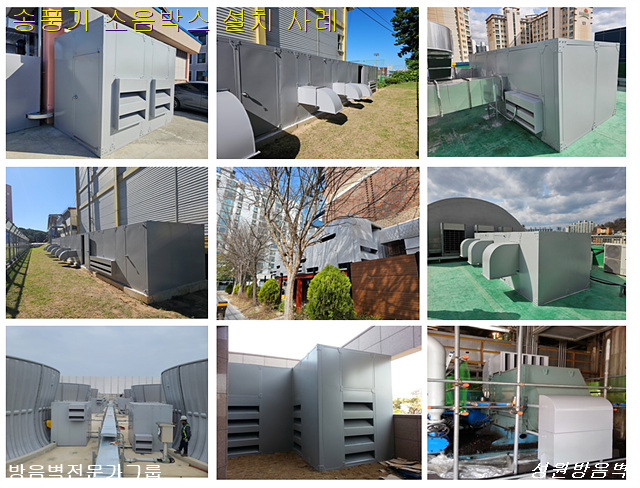

3. 송풍기(시로코펜) 방음 박스 현장 소개

기본 구조 예시

• 외판 : 1.2T 이상 아연도강판
• 내부 : 48K 이상 흡음재
• 전면·후면 : 흡음+차음 복합 구조
• 흡기부 : 흡음 루버 적용
• 배기부 : 덕트형 소음기 연계

이 조합이면 보통 10~20dB 저감을 목표로 설계합니다.

※ 단, 현장 조건에 따라 달라집니다.

---

4. 현장에서 자주 발생하는 실패 사례

1️⃣ 배기구를 막아 내부 온도 상승
2️⃣ 얇은 판넬만 사용 → 저주파 차단 실패
3️⃣ 방진 누락 → 교실에서 진동 소리 지속
4️⃣ 유지보수 공간 미확보

특히 “저렴한 박스 제작”만 목표로 하면
결국 재시공으로 이어집니다.

---

5. 학교 환경에 맞는 설계 기준

학교는 공장과 달리 다음을 고려해야 합니다.

• ✔ 수업 시간대 가동 소음 기준
• ✔ 창문 개방 조건
• ✔ 인접 교실 거리
• ✔ 민원 대응 가능 수치 확보

단순히 “조용해졌습니다”가 아니라
측정 데이터 확보가 중요합니다.

---

6. 결론

학교 급식실 옥상 송풍기 방음박스는
단순 차폐 구조물이 아닙니다.

✔ 차음
✔ 흡음
✔ 방진
✔ 통풍
✔ 유지관리

이 다섯 가지가 동시에 설계되어야
실제 체감 저감 효과가 나타납니다.

소음은 “막는 것”이 아니라
“설계하는 것”입니다.

---



7. 현장에서의 작업 절차를 알려드릴께요!

학교 옥상 방음시설 설치 절차를 양평 양일중학교 송풍기 소음박스 설치 사례를 통해 알아보겠습니다.

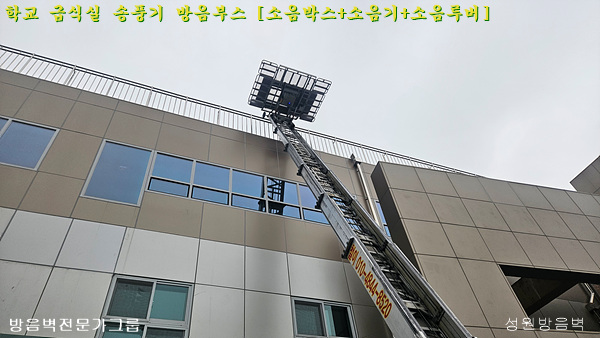

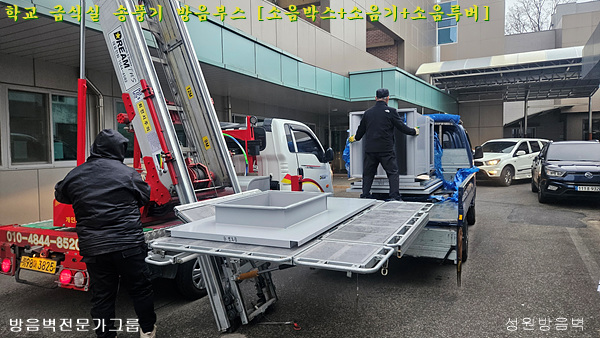

현장에 도착하면 현장정리를 진행한 후에 자재부터 인양 해야 합니다.

자재인양이 완료 되었다면

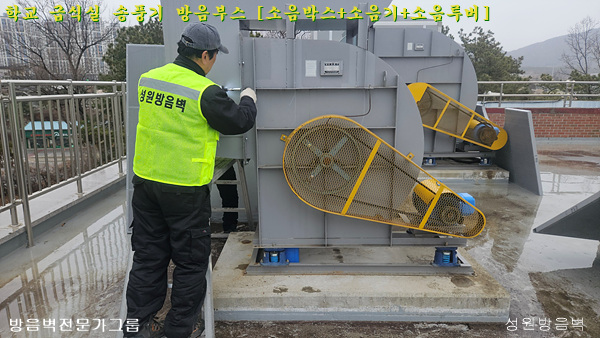

기존에 설치되어 있는 시설 중 교체되어야 할 부분이나 제거해야 할 부분을 철거해야 합니다.

해체 작업이 마무리 되었다면,

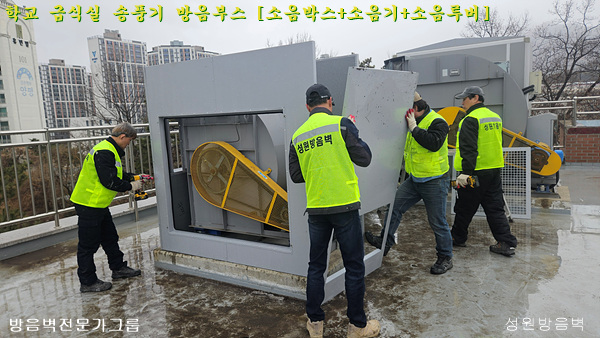

이제부터 송풍기 소음박스를 조립 합니다.

소음박스 조립이 완료 되면,

이제부터 토출소음을 제거해주는 소음기 계통을 조립하여야 하는데

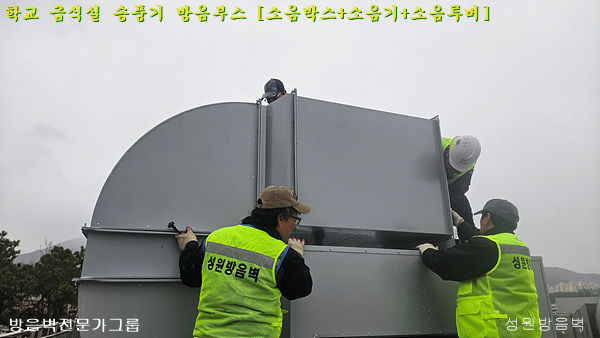

이번 현장은 소음엘보 여러개와 레듀사를 적용한 소음기를 조립하였습니다.

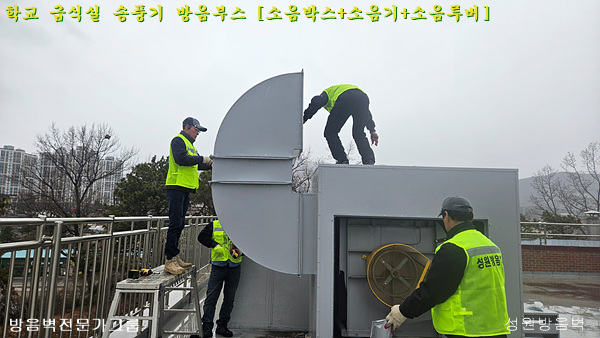

소음엘보와 소음기 설치가 완료 되었다면,

이제는 마무리 마감제품을 설치합니다.

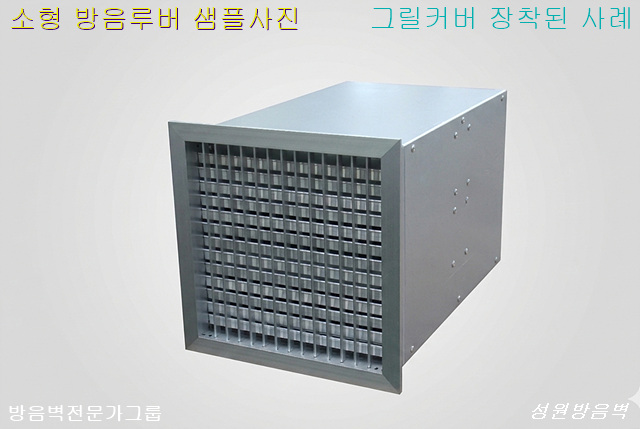

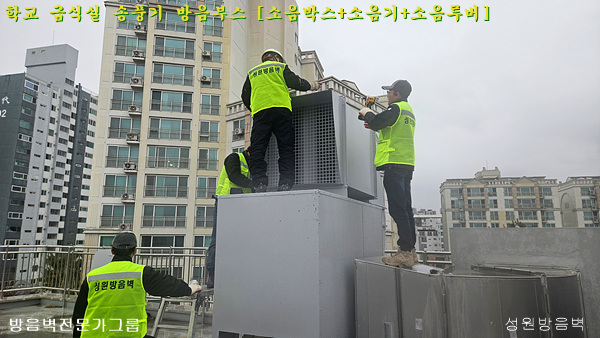

비가 직접적으로 들어가거나 새나 작은 짐승이 들어가지 못하도록 그릴과 한 세트로 제작된

그릴커버를 설치합니다.

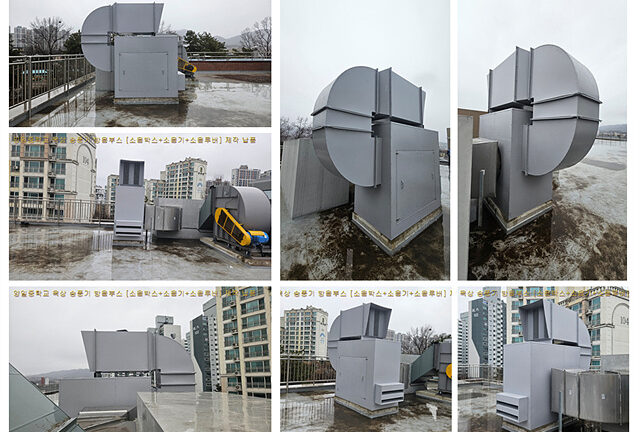

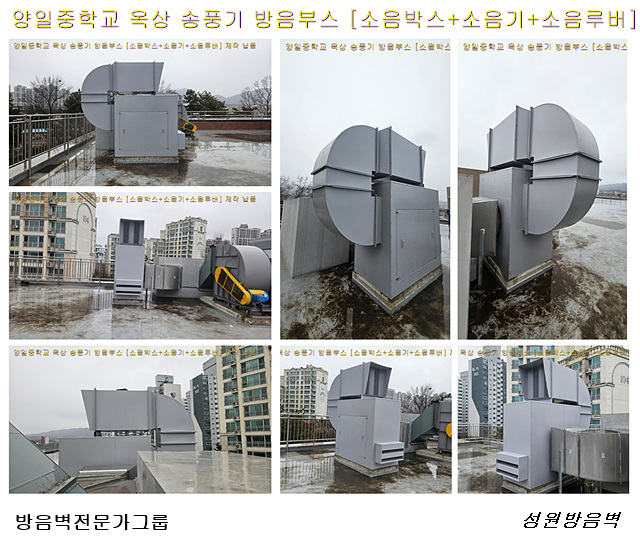

이제 완성된 결과물을 보시겠습니다.

지금까지 학교 급식실 옥상 송풍기 방음박스 설치 사례를 통해 학교에 설치되는 급식실 식당 흡배기시설(송풍기, 시로코팬)의 소음저감시설에 대해 자세하게 알려드렸는데요

궁금한점이 있으시면 성원방음벽 기술지원팀에 연락주시면 친절히 알려드리도록 할께요!

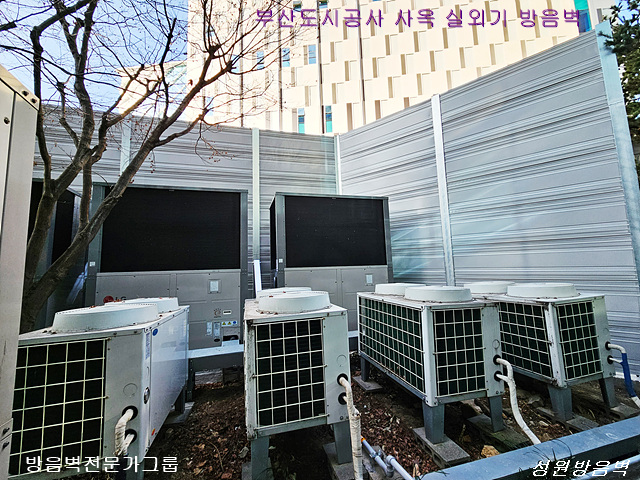

혹시 이런형태의 방음벽을 원하시는건가요?
