부산 북구 만덕초등학교 옥상 실외기 방음벽
초등학교 옥상 실외기 현장입니다.

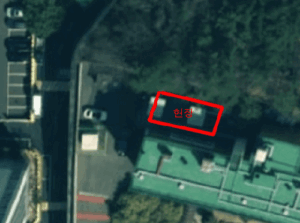

아래 사진등은 현장에 대한 정보입니다. 공사여건은 크레인 거치하기가 쉽지 않은 현장이네요.

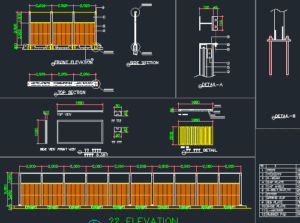

도면은 원청에서 제공하여 목재방음벽 2m 투명방음벽 1m로 총 3m 높이의 실외기 방음벽입니다.
옥상 실외기방음벽에는 목재방음벽을 적용하지 않는 편이나, 초등학교 뒷 산에 실외기가 위치하여
주변 여건과 조화롭게 적용하나 봅니다.

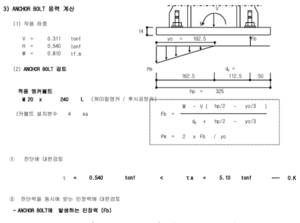

방음벽 자체만의 구조검토 보고서가 없었기 때문에 회사내부용으로 케미칼 앵커와 방음벽지주에
대한 계산을 한 후 작업을 진행 하였답니다.

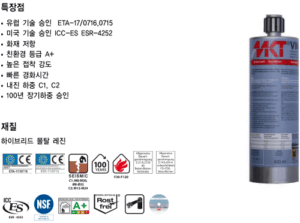

케미칼약품은 고하중용 독일산 약품을 사용합니다.

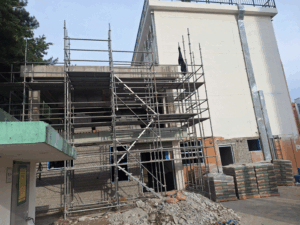

바로 위에 사진이 현장 모습입니다. 방음벽을 옥상까지 인양하여 작업을 해야 합니다.

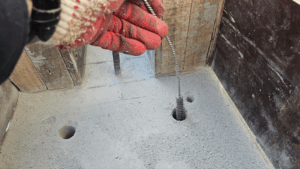

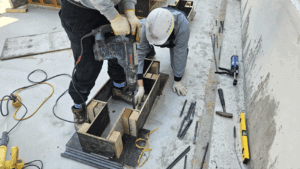

먼저 케미칼앵커를 설치하기 위해 천공작업을 진행합니다

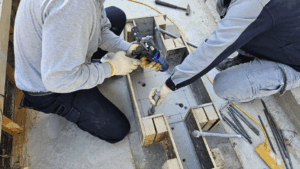

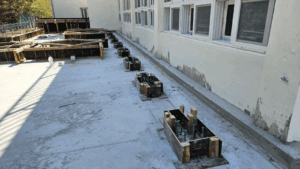

위 사진들은 바닥 천공 후 케미칼앵커를 설치 완성한 사진입니다.

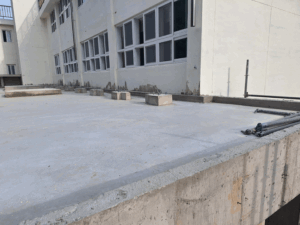

거푸집내에 레미콘 타설하고 콘크리트 양생이 되면 우레탄 방수 후 실외기방음벽을 설치하게 됩니다.

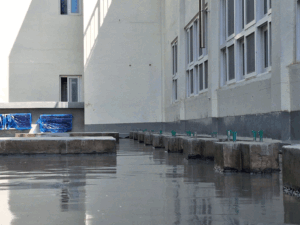

레미콘 타설 후 거푸집을 탈거하고 우레탄 방수의 중도까지 마친 사진입니다.

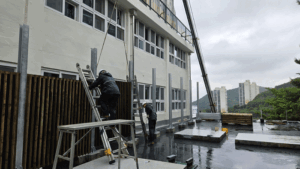

이제 방음벽을 설치할 차례입니다.
방음벽이 완성되면 마지막 상도로 방수처리를 끝나면 방음벽 공사는 마무리됩니다.

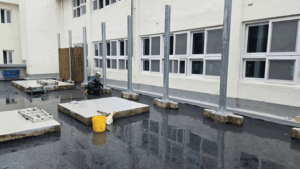

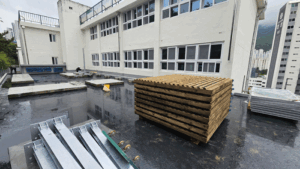

방음벽을 설치하기 위해 자재 입고 후 목재방음판 투명방음판 방음벽지주를 인양할 차례네요.
방수처리에 이상 없도록 조심조심 방음벽 자재를 인양하였습니다.
절반 정도는 크레인을 작업가능하고, 절반은 인력공사를 하여야 할 것 같습니다.

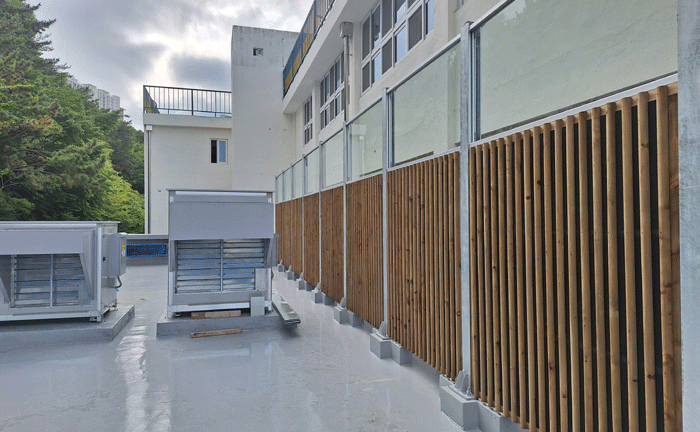

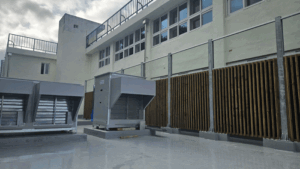

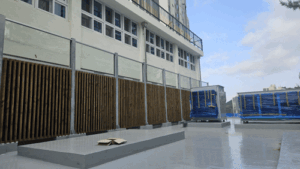

무사히 실외기방음벽 공사를 마쳤습니다.
옥상 바닥을 회색 우레탄으로 완료하고 더욱 더 깔끔해 보니네요.
관련된 문의사항이 있으시면 문의게시판에 남겨주세요. 빠른 답변 드리겠습니다.
