항공국가산업단지 부지조성 현장 크라샤 방음벽 설치사례

크라샤방음벽 설치 _ 진주,사천 항공국가산업단지 부지조성 현장

오늘은 오리지널 토목현장에 설치한 가설방음벽에 대한 글을 올려봅니다.
LH공사 발주 롯데건설이 시공하는 현장이예요. 앞서 이동식방음벽을 납품했던 현장이기도 합니다.
먼저 이동식방음벽을 납품했고, 그 뒤 크라샤방음벽을 설치했답니다.
크라샤라는 기계는 쉽게말해 대단위 토목공사 현장에서 나오는 큰 쇄석이나 암석을 잘게 쪼개어서 작은 돌로 만드는 기계입니다.
이 현장처럼 파쇄물량이 많을 땐 고정식으로 현장 설치하는 타입도 있고, 이동할 수 있는 중장비형 크라샤도 있답니다.
이동하는 중장비형 크라샤는 옆을 클릭하세요. 클릭 ⇒ 부산신항 항만배후단지 조성공사 크라샤 이동식방음벽

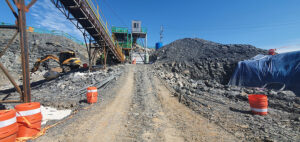

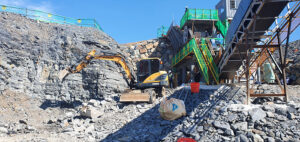

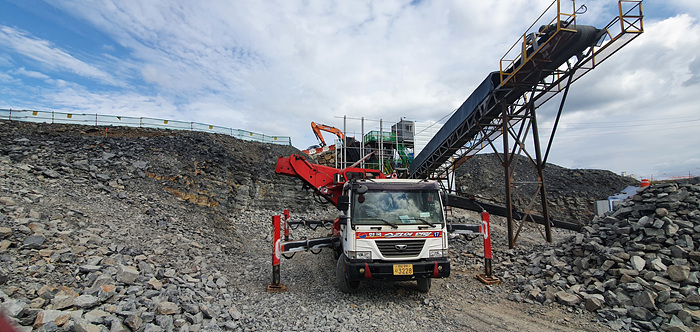

현장 상황은 아래와 같습니다.

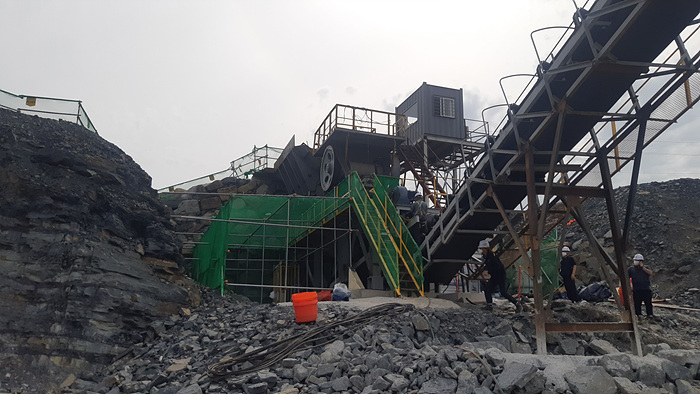

이런 기계를 크라샤라고 하는데, 덤프트럭에 큰돌을 실고 와서 위에 부으면 작게 쪼개어서 컨베이어 밸트로 이동 후
아래로 떨어트리는 장치입니다.

크라샤 가설방음벽을 설치하기 전 민원이 발생한 민가 앞에도 이동식방음벽을 설치하였고 민가는 크라샤 장비로부터
몇백미터 떨어진 곳입니다.

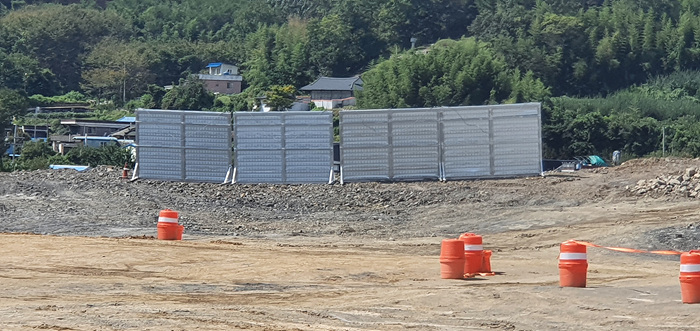

민원 민가 앞 이동식방음벽 설치 모습

크라샤 가설방음벽 설치 방식은 감독관과 원청에 아래 도면으로 승인받아 진행하였습니다.

크라샤 가설방음벽 도면

여기 설치하는 가설방음벽도 공사 후 철거를 하겠지만, 지역 최대풍하중을 고려해야 하기 때문에 기초공사를 별도 해야됩니다.

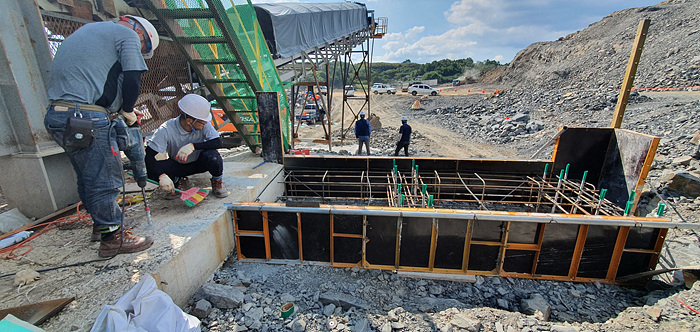

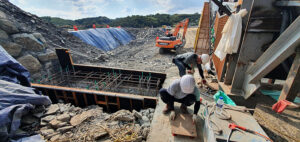

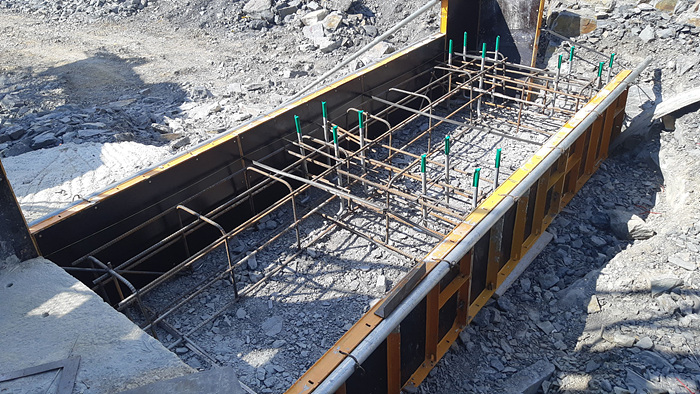

아래는 방음벽기초 공사 사진입니다.

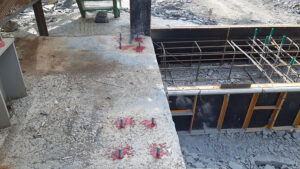

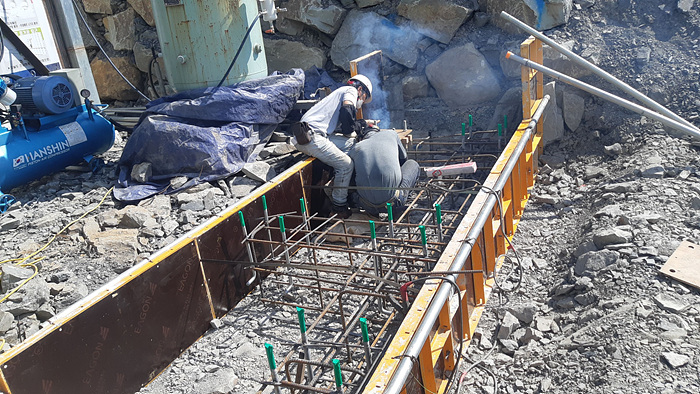

크라샤 기초가 있는 자리에는 케미칼 앵커볼트를 설치했고, 방음벽기초를 새로 설치는 곳에는 매립식 앵커볼트로 시공합니다.

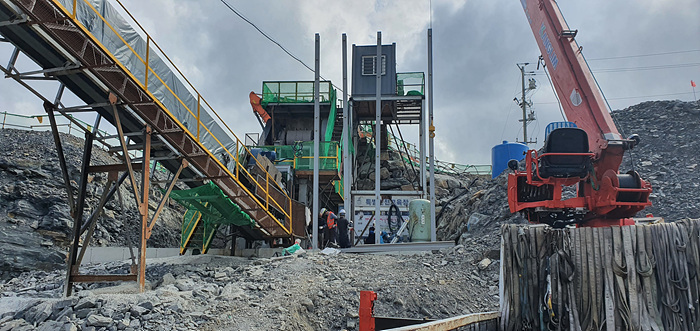

콘크리트 타설 후 양생이 완료되면, 아래 처럼 방음벽지주부터 세워야되겠죠.

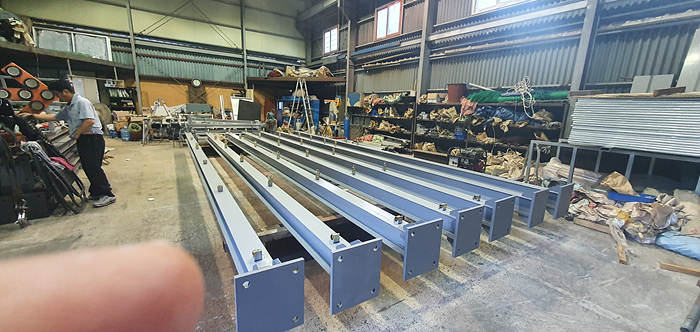

공장에서 아래처럼 방음벽지주를 만들어와서 지주를 설치합니다.

용융아연도금 방음벽지주

이제 가설방음판을 설치합니다.

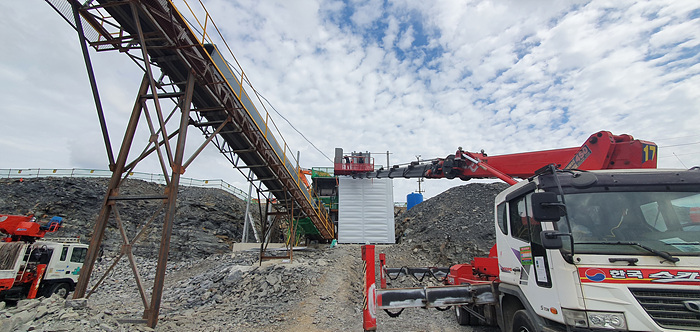

가설방음판 설치
가설방음판 설치

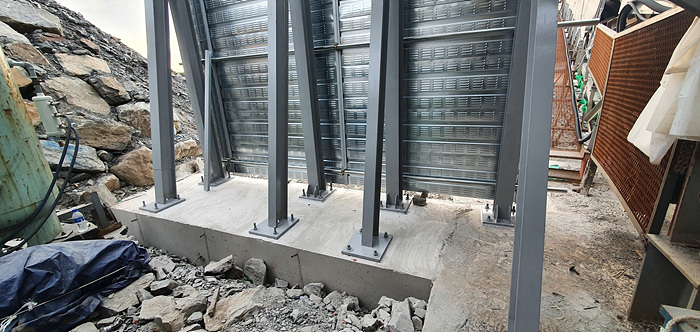

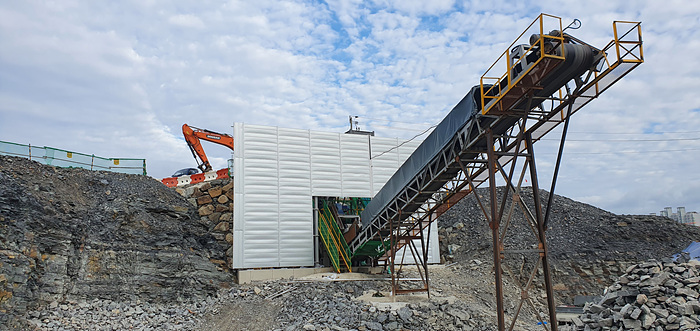

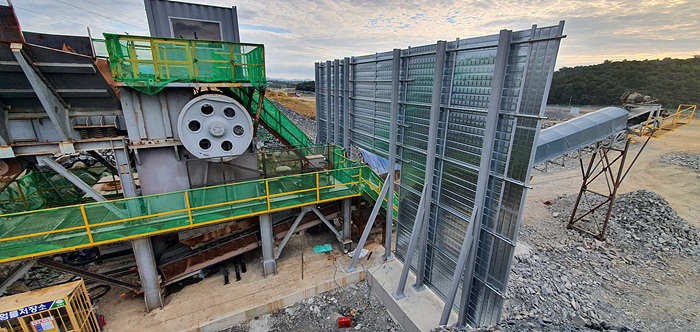

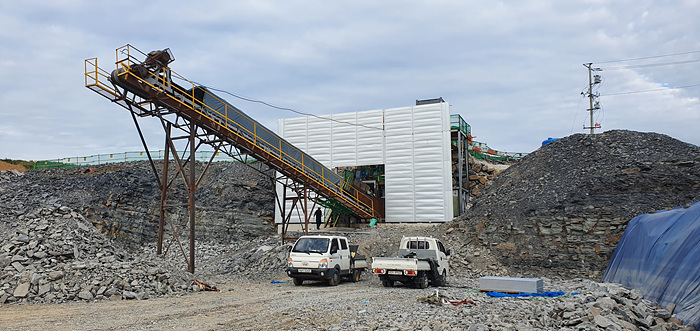

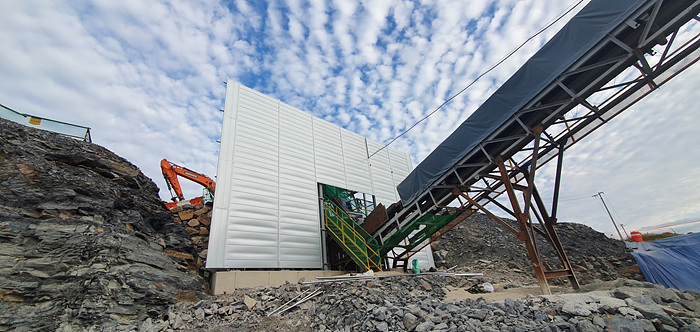

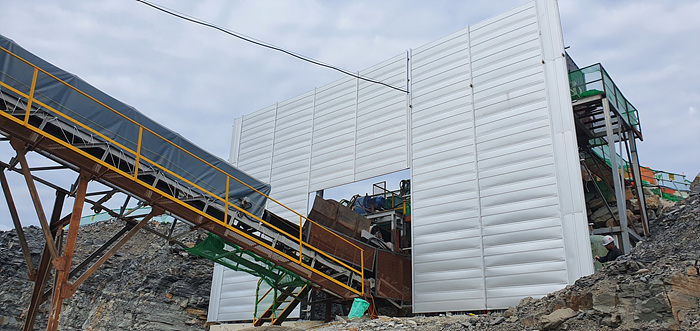

크라샤 가설방음벽이 완료되었습니다.
시공 후 발주처와 원청에서 민가주위에 가서 소음측정을 했는데 소음데시벨이 생각보다 많이 낮아졌다고 하네요.
민원제기가 추후 발생시 양옆으로 더 넓게 시공하려는 계획이 있어지만,
민원제기가 없어서 이 정도만 시공하고 이 현장은 마무리 하였습니다.

소음문제로 어려움을 격고 계신분들이나, 경제적인 방음벽 설치 방안을 찾고 계신분들은 언제든지 연락주세요.
방음벽 자문/설치/시공 기술상담
