흡음판, 설치 전에 꼭 확인해야 할 3가지 성능 기준
시끄러운 공장, 반사음 심한 도로, 울리는 실내…
흡음판 설치는 ‘효과’를 보기 위해 하는 거잖아요?
하지만 흡음판은 아무거나 골라서는 효과 없습니다.
설치 전에 ‘이것’ 3가지는 꼭 확인하세요.
왜 ‘흡음판 성능’이 중요할까요?
소음은 눈에 보이지 않지만, 일상의 피로를 높이고 집중력을 떨어뜨립니다.
특히 반사음이 많은 공간에서는 소음이 두 배로 들리기도 합니다.
이때 설치하는 흡음판이 제대로 된 성능을 가진 제품이라면, 소리를 흡수해 공간이 조용해지고, 체감 소음이 5~10dB 이상 감소하는 효과를 얻을 수 있습니다.
하지만 아무거나 설치하면요?
돈 들이고도 체감효과는 ‘제로’입니다.
✅ 설치 전 꼭 체크해야 할 3가지 성능 기준
1. 흡음률 (Noise Reduction Coefficient, NRC)
NRC는 차음성능과 함께 가장 중요한 기준입니다.
소리를 얼마나 잘 흡수 하느냐를 수치로 나타낸 것입니다.
– NRC 0.6 이상이면 흡음재로 인정 (기준: ASTM C423 또는 ISO 11654 시험 기준)
– NRC 0.7 이상이면 흡음판(흡음4호]로 인정 (환경부고시 [방음벽성능 및 설치기준 2002.12개정]을 기준)
– NRC 0.85 이상이면 고흡음성능 제품(흡음1호)으로 분류됩니다.
– NRC 1.0 이상이면 고흡음성능 제품(CEN등급, 0등급)으로 분류됩니다.
예: NRC 0.75인 제품 → 100dB 소음 중 75dB를 흡수
예: NRC 0.35인 제품 → 절반 이상 소음이 그대로 반사됨
방음판의 흡음 성능은 주로 감음계수(NRC: Noise Reduction Coefficient)값으로 평가되며, 이 NRC 값에 따라 등급이 나뉘어집니다.
대한민국 KS 기준 및 관련 규정에 따른 방음판 흡음 등급은 다음과 같습니다:
[표] NRC 수치 기준에 따른 흡음판 분류 및 설명
| NRC 수치 기준 | 등급/분류 | 설명 |
| 0.6 이상 | 흡음재로 인정 (ASTM C423 / ISO 11654) | 세계표준기관 기준으로 흡음재 인정 |
| 0.7 이상 | 흡음4호 (국내 환경부 기준) | 국내 방음벽 설치 기준에서 흡음판으로 인정 |
| 0.85 이상 | 흡음1호 (국내 고흡음 성능) | 국내 기준에서 고성능 흡음판 등급 |
| 1.0 이상 | 흡음0호 (유럽 CEN 등급) | CEN 기준의 최상위 흡음 등급 |
| 0.35 | 사례 예시: 절반 이상 소음 반사 | 흡음 성능이 낮아 대부분의 소음이 반사됨 |
NRC(Noise Reduction Coefficient)란?
소음 감소 계수로, 특정 재료가 소리를 얼마나 잘 흡수하는지를 나타내는 단일 숫자 값입니다.
NRC 0은 소리가 완전히 반사됨(흡음 효과 없음)을 의미하고,
NRC 1은 해당 제품의 표면적이 100% 완벽하게 소리를 흡수함을 의미합니다.
NRC는 250Hz, 500Hz, 1000Hz, 2000Hz의 네 가지 주파수에서 흡음률을 측정하여 산술 평균값을 낸 것입니다.
흡음성능 측정은 KS F 2805(잔향실법에 의한 흡음률 측정)또는 ISO 354규격에 따라 이루어집니다.
일반적인 방음벽의 흡음률 기준:
흡음형 방음벽:NRC 0.7 이상을 표준으로 합니다.
투과손실 (차음 성능):흡음 성능 외에 소음이 방음판을 통과하는 것을 막는 차음 성능도 중요한데,
이는 투과손실(TL: Transmission Loss)로 표현됩니다.
500Hz 음에 대해 25dB 이상
1000Hz 음에 대해 30dB 이상을 표준으로 합니다.
참고 사항:
NRC 값은 제품의 흡음 성능에 대한 일반적인 정보를 제공하지만, 실제 설치 환경 (설치 위치, 공간 형태, 공간 내 총 반사 또는 흡음 소재의 양, 거주자 수 등)에 따라 체감 효과는 달라질 수 있습니다.
방음판 선택 시에는 흡음 성능(NRC)과 함께 차음 성능(투과손실)을 종합적으로 고려해야 하며, 필요에 따라 전문가와 상담하여 적절한 제품을 선택하는 것이 좋습니다.
2. 구조안정성
구조안정성 부분은 챕터가 조금은 방대해서 한줄 요약하기는 제 실력으로는 힘이 드는 관계로 다음번에 별도로 게재하기로 하겠습니다.
3-1. 흡음성능 Data 보유 여부
“흡음기능 있습니다”라는 말만으로는 안 됩니다.
공인시험기관의 시험성적서가 있어야 합니다.
– 시험 기준: ISO 354, ISO 11654, ASTM C423 등
– 공인기관: 한국건설생활환경시험연구원(KCL), 한국화학융합시험연구원(KTR) 등
실제 흡음재를 고를 때는 다음과 같이 확인하세요:
✅ 성적서에 NRC 또는 αw 수치가 있는가? [국내에서는 그리고 산업시설에서는 NRC를 적용] 음향에서는 aw
NRC와 αw의 차이점:
NRC (Noise Reduction Coefficient – 감음계수):
250Hz, 500Hz, 1000Hz, 2000Hz의 4개 주파수 대역에서 측정한 흡음률의 산술 평균값입니다.
단일 숫자로 표현되어 이해하기 쉽지만, 특정 주파수 대역에서의 상세한 흡음 성능 정보를 제공하지는 못합니다.
주로 일반적인 소음 감소 효과를 평가할 때 사용됩니다.
αw (Weighted Sound Absorption Coefficient – 가중 흡음률):
ISO 11654표준에 따라 측정 및 계산됩니다.
더 넓은 주파수 범위(보통 125Hz ~ 4000Hz)에 걸쳐 흡음률을 측정하고, 각 주파수 대역에 가중치를 부여하여 하나의 값으로 나타냅니다.
이 가중치는 인간의 귀가 소리를 인지하는 방식과 실내 음향 환경에서 중요한 주파수 대역을 고려하여 결정됩니다.
αw 값은 0에서 1 사이의 값을 가지며, 1에 가까울수록 흡음 성능이 우수함을 의미합니다.
αw 값 뒤에는 일반적으로 **흡음 등급(Absorption Class)**이 함께 표기됩니다 (예: A, B, C, D, E). 이 등급은 αw 값의 범위에 따라 나뉩니다.
Class A: αw 0.90, 0.95, 1.00
Class B: αw 0.80, 0.85
Class C: αw 0.60, 0.65, 0.70, 0.75
Class D: αw 0.30, 0.35, 0.40, 0.45, 0.50, 0.55
Class E: αw 0.15, 0.20, 0.25
Class F: αw 0.00, 0.05, 0.10 (흡음 성능이 매우 낮음)
αw는 NRC보다 더 정교하고 국제적으로 통용되는 흡음 성능 지표로 간주됩니다.
특히 건축물의 실내 음향 설계나 특정 주파수 대역의 소음 제어가 필요한 경우에 유용합니다.
요약하자면, NRC와 αw 모두 재료의 흡음 성능을 나타내지만, αw는 더 넓은 주파수 대역을 고려하고 가중치를 적용하여 보다 상세하고 국제적인 표준에 부합하는 지표라고 할 수 있습니다.
αw 흡음 등급별 세부 분류표
|
3. 흡음 주파수 대역
소리는 주파수에 따라 다르게 들립니다.
따라서 “어떤 소리를 잡을 것인지”에 따라 흡음재도 달라져야 합니다.
– 공장 소음 → 저주파 (125~500Hz) 흡음 성능 중요
– 차량 소음 → 중주파 (500~1000Hz) 흡음 필요
– 금속 충격음 등 → 고주파 (2000Hz 이상) 흡음재 선택
흡음판 성능표에 ‘주파수별 흡음률’이 나와 있다면, 자신의 현장 소음대역과 잘 맞는지를 꼭 비교해 보셔야 합니다.

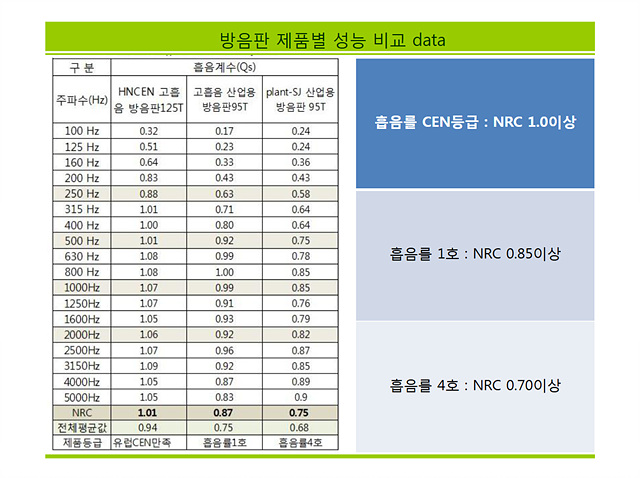

[표 ] 흡음방음판 종류별 주파수대별 흡음 성능

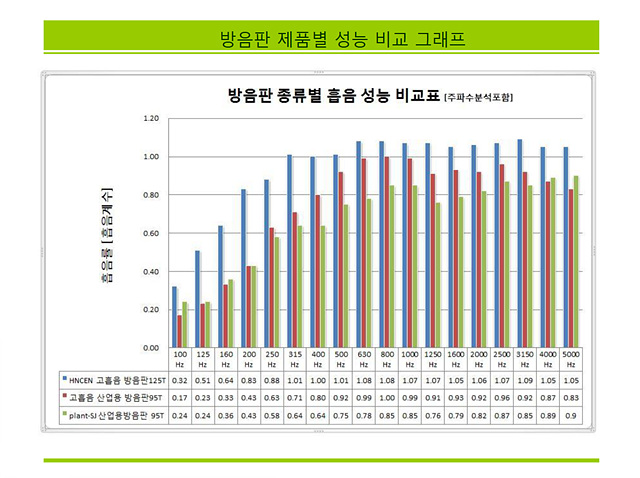

[표 ] 흡음방음판 종류별 주파수대별 성능 그래프
***소음 주파수 분류 및 기술적 근거 정리***
✅ A. 주파수 대역 분류의 기술적 근거
📘 1) ISO 226 / ISO 1996-1 (국제 표준)
ISO 226:2003 – 인간 청각의 등청감 곡선 제시 (청감 한계는 20Hz 전후부터 시작)
ISO 1996-1:2016 – 환경소음의 측정 및 평가 시 1/1 옥타브 대역 기준 사용
분류 주파수 기준 (Hz) ISO/청감 기준 요약
초저주파 0–20 청감이 어려움 (비청감역)
저주파 20–500 청감 시작 ~ 공간 공진/울림 가능 대역
중주파 500–2000 인간이 가장 민감하게 듣는 범위 (주 대화 영역)
고주파 2000 이상 자극적이고 날카로운 소음 감지 대역
📚 출처:
ISO 1996-1:2016, “Acoustics — Description, measurement and assessment of environmental noise — Part 1: Basic quantities and assessment procedures”
ISO 226:2003, “Acoustics — Normal equal-loudness-level contours”
✅ B. 대한민국 국내 기준 및 학술자료 근거
📗 국토교통부 『도로소음저감시설 설치 및 관리지침』 (2021)
방음벽 성능시험 시 1/1 옥타브 밴드 기준으로 125Hz, 250Hz, 500Hz, 1000Hz, 2000Hz 등 측정
이 중 125Hz, 250Hz, 500Hz → 저주파 대역으로 분류
📗 KICT (한국건설기술연구원) 및 KCL 발행 흡음시험성적서
NRC 산출 시 250, 500, 1000, 2000Hz 기준 → 이 중 250Hz 이하 대역을 저주파 성능판별 기준으로 간주
📚 출처:
국토교통부 도로소음저감시설 설치 및 관리지침 (2021)
한국건설기술연구원 방음시설 성능 시험자료
한국건설생활환경시험연구원(KCL) 시험성적서 예시
✅ C. 대표 소음 주파수 예시 근거
| 소음원 | 주요 주파수 대역 | 근거 자료 |
|---|---|---|
| 디젤엔진 | 63~250Hz | KOSHA GUIDE H-65-2015 산업소음 분석 |
| 공장 환풍기 | 125~500Hz | KIMM(한국기계연구원) 공기흐름 소음 보고서 |
| 일반 승용차 | 500~2000Hz | 현대차 NVH자료, 자동차 음향 논문 |
| 금속 충격음 | 2000Hz 이상 | 건축물 내 소음발생 특성 연구 (한국음향학회지) |
| 공장 경보 | 3000~4000Hz | 산업용 알람 시스템 음원 주파수 기준 |
📝 마무리 체크리스트
흡음판 구매 전 이 3가지만 확인하세요.
| 체크 항목 | 기준 | 확인 방법 |
| 흡음률(국내기준) | NRC ≥ 0.7 | 시험성적서 |
| 구조안정성 | 지역기준 적용풍속 | 풍속대비 안정성 검토 |
| 주파수 대응 | 현장 소음대역에 적합한지 | 제품별 주파수별 성능비교 |
결론: 흡음판은 ‘성능이 수치로 보장된 제품’만 선택하세요
흡음판을 단다고 무조건 조용해지지 않습니다.
‘NRC 수치’, ‘ 성적서확인’, ‘주파수 대응’, 이 3가지를 꼭 보고 선택해야 설치 후에도 “진짜 조용해졌네!” 하는 반응을 얻을 수 있습니다.
✔️ 흡음판 선택이 어렵다면?
저희 성원방음벽에서는 시공 환경에 맞는 흡음 자재 상담도 가능합니다.
현장 분석부터 제품 제안까지 도와드립니다.
