🎧 일반인을 위한 방음박스 설명서 (LS방음패널)
방음박스는 보통 다음5가지 요소로 구성됩니다.
1. LS방음판 (LS방음패널) – 핵심요소
2. 구조 프레임 – 현장에 따라 선택적 적용
3. 점검문 – 필요조건
4. 흡기구 (방음루버 / 흡기소음기) – 현장에 따라 필요시 선택 적용
5. 배기구 (배기소음기) – 현장에 따라 필요시 선택적용

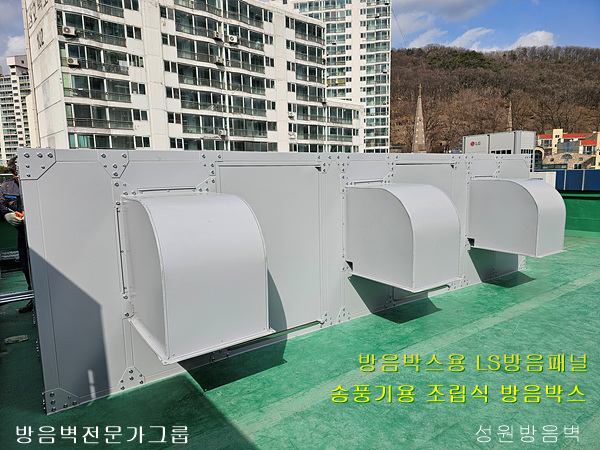

1. 방음박스의 핵심은 방음판(LS방음패널)의 조립체 입니다

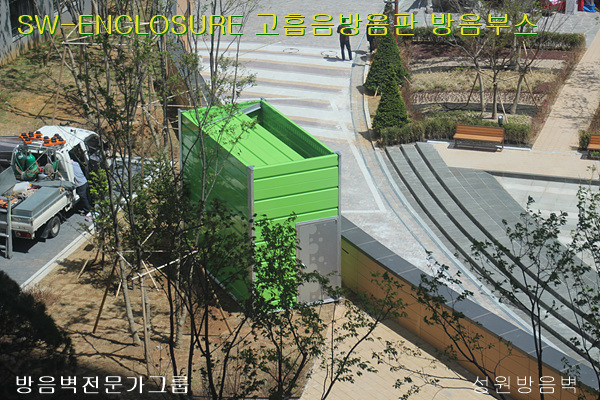

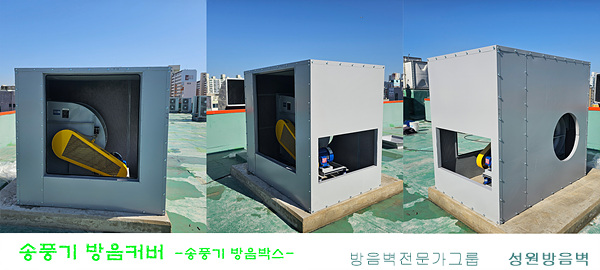

방음박스는 시끄러운 기계를 덮어서 소리가 밖으로 퍼지는 것을 줄이는 시설입니다.
이때 가장 중요한 구성 요소가 바로 ‘방음판(LS방음패널)’입니다.
방음박스는 여러 장의 방음판을 연결하여 기계를 둘러싸는 구조로 만들어집니다.
쉽게 말하면 ‘소리를 막는 벽’을 여러 장 세워 기계를 감싸는 구조입니다.
방음판이 기계를 둘러싸면 기계에서 발생하는 소리가 외부로 직접 퍼지는 것을 줄여 줍니다.
2. 방음판 (LS방음패널)의 기본 구조
방음판은 단순한 철판이 아니라 차음과 흡음을 동시에 고려한 구조로 제작됩니다.
일반적인 구조는 다음과 같습니다.

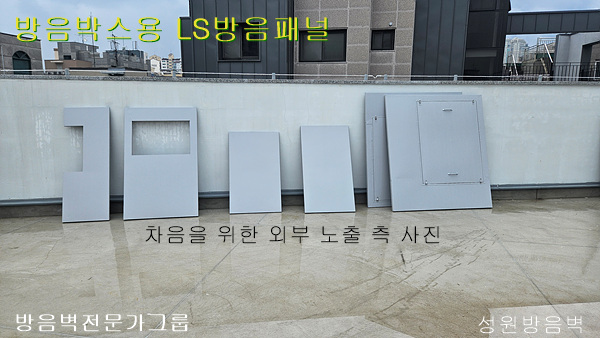

2-1.외부 철판 (차음기능)
2-2.흡음재(흡음기능)
2-3.내부 타공철판(흡음재보호, 차음기능증가): 설계 규격의 타공이 없을 경우 흡음 기능 저하됨
외부 철판은 소리가 밖으로 나가는 것을 막고,
흡음재는 내부에서 발생하는 소리를 흡수하며,
타공판은 소리가 흡음재로 들어가도록 도와주는 역할을 합니다.
이러한 구조를 ‘흡음형 방음판‘이라고 합니다.
3.철판만 사용하지 않는 이유
단순히 철판만 사용하면 내부에서 소리가 계속 반사되어
방음박스 내부 소음이 오히려 커질 수 있습니다.
또한 공명 현상이 발생하여 특정 주파수의 소리가 더 크게 울릴 수도 있습니다.
그래서 내부에는 반드시 흡음재를 사용합니다.

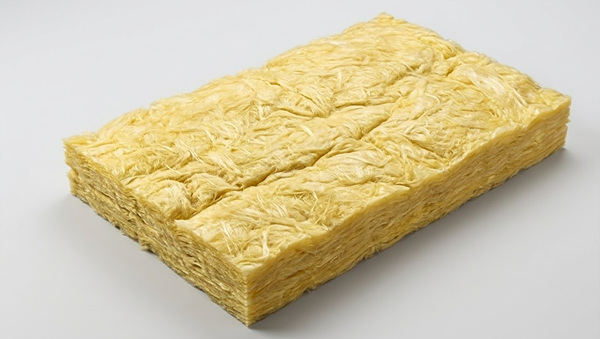

흡음재는 보통 글라스울이나 미네랄울 같은 소재가 사용되며
소리를 흡수하는 역할을 합니다.
4. 일반적인 방음판 규격
산업용 방음판은 보통 다음과 같은 구조로 제작됩니다.
전체 두께 : 약 50 ~ 100 mm
외부 철판 : 약 1.2 mm
내부 타공판 : 약 0.8 mm
흡음재 밀도 : 약 48K (현장에 따라주파수 대역에 따라 다양한 밀도의 제품를 혼재 적용함)
이와 같은 구조로 제작된 방음판은
보통 약 10~25 dB 정도의 소음 감소 효과를 기대할 수 있습니다.

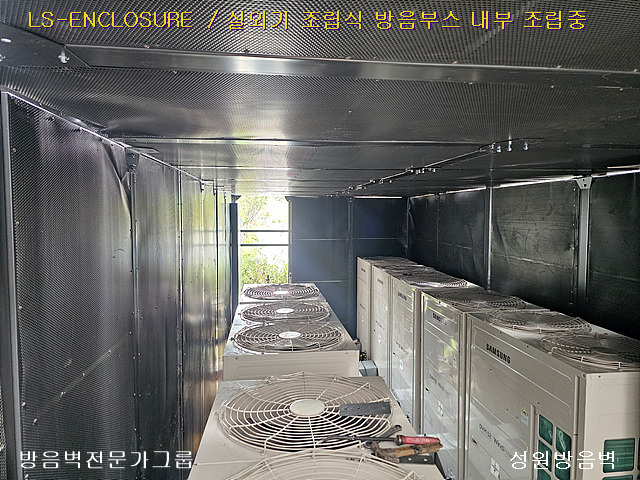

5. 방음박스 조립 방식 (LS방음박스는 볼트를 이용한 편리한 조립방식)
방음박스는 공장에서 제작된 방음판을 현장에서 조립하여 설치합니다.
방음판을 이용하여 다음과 같은 구조를 만듭니다.
벽체, 지붕, 점검문
이렇게 조립된 구조가 기계를 둘러싸는 ‘방음박스’가 됩니다.

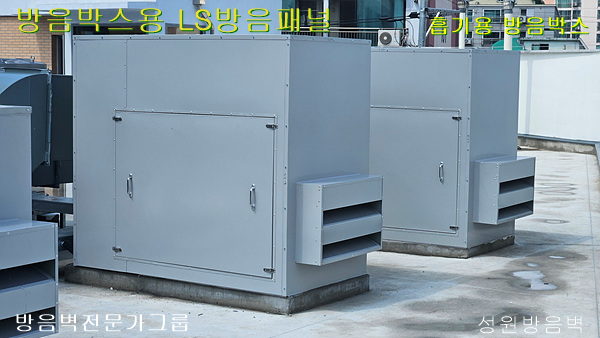

필요한 경우 환기구, 방음루버, 소음기 등을 함께 설치하여
기계의 공기 흐름과 소음 저감을 동시에 고려합니다.
6. 방음판이 소음을 줄이는 원리
방음판은 두 가지 원리로 소음을 줄입니다.
첫 번째는 차음입니다.
철판의 질량이 소리를 막아 외부로 전달되는 것을 줄입니다.
두 번째는 흡음입니다.
내부의 흡음재가 소리를 흡수하여 반사를 줄입니다.
이 두 가지 기능이 동시에 작용하여 방음박스의 소음 감소 효과가 나타납니다.
핵심 요약
방음박스의 핵심은 방음판(LS방음패널)이며,
철판과 타공철판 사이에 흡음재가 결합된 구조를 통해 기계에서 발생하는 소음이 외부로 퍼지는 것을 줄여 줍니다.
