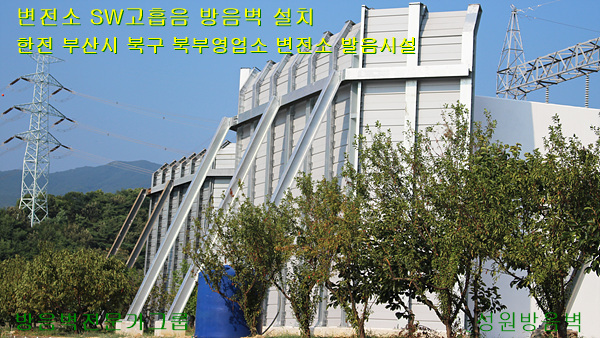

🔧 변전소 소음, 왜 방음벽이 필요한가
변전소는 겉으로 보기에는 조용해 보이지만, 실제로는 지속적인 저주파 소음과 중고주파 전기설비 소음이 발생하는 시설입니다.
특히 다음과 같은 소음원이 핵심입니다.
- 변압기(Transformer) : 저주파 “웅—” 하는 소음
- 냉각팬 : 중고주파 기류 소음
- 전력 설비 진동 전달음
이러한 소음은 거리 감쇠가 잘 되지 않아
👉 주변 주거지 민원으로 이어지는 경우가 매우 많습니다
그래서 가장 현실적인 해결 방법이 바로
👉 **소음의 전달 경로를 차단하는 ‘방음벽 설계’**입니다.

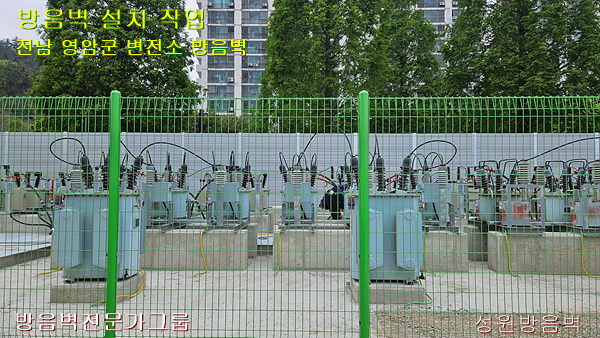

🧱 이번 현장 개요
- 위치 : 전남 영암 (현대삼호중공업 내 변전소)
- 공종 : 산업시설 방음벽 설치
- 목적 : 변전소 외부 소음 저감 및 민원 예방
- 특징 : 기존 설비 간섭 최소화 + 유지관리 고려 설계

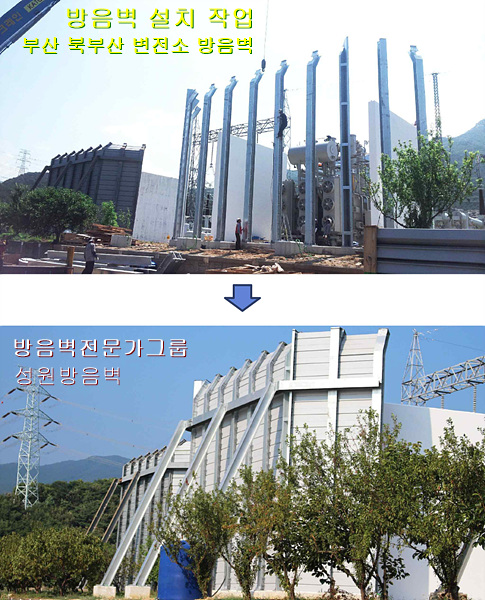

📸 방음벽 설치 전체 공정

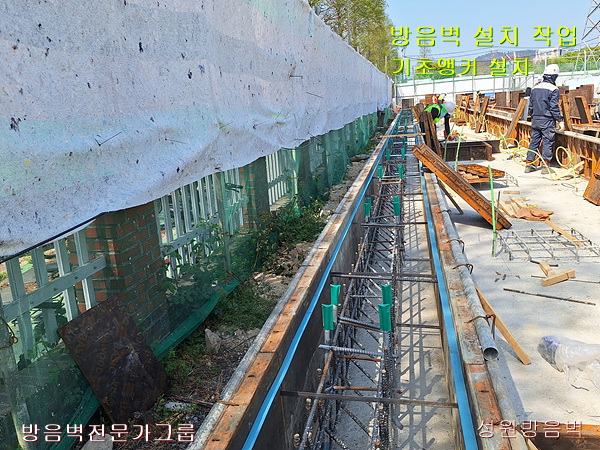

1️⃣ 기초 및 베이스 준비
방음벽 성능은 상부 패널이 아니라
👉 하부 구조 안정성에서 시작됩니다
- 앙카볼트 정밀 시공
- 베이스플레이트 수평 확보
- 기초 콘크리트와 일체화
✔ 이 단계가 틀어지면
→ 전체 구조 변형 + 틈새 발생 → 차음 성능 급감

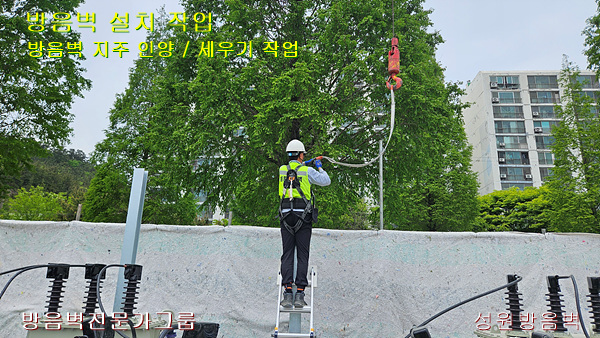

2️⃣ H-BEAM 지주 설치
지주는 단순 구조물이 아닙니다.
👉 풍하중 + 패널 하중 + 진동 하중을 모두 받는 핵심 구조
- 수직도 정밀 조정
- 플랜지 방향 고려 설치
- 리브 보강 적용 (필요시)

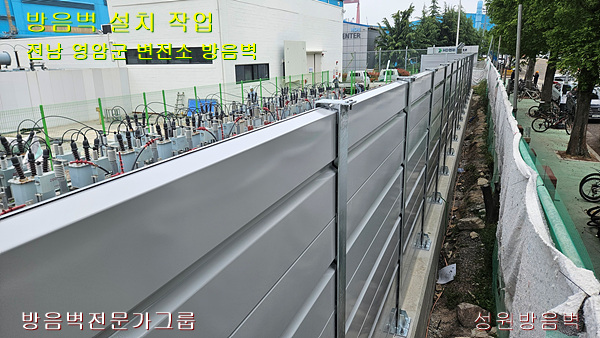

3️⃣ 방음패널 설치 (LSP 구조)
이번 현장의 핵심은
👉 차음 + 흡음을 동시에 수행하는 복합 구조
구성은 다음과 같습니다.
- 외측 강판 → 소음 반사 (차음)
- 내부 흡음재 (글라스울 / 미네랄울)
- 내측 타공판 → 흡음 유도
✔ 단순 철판과의 차이
→ 반사 + 내부 흡수 동시 작용
4️⃣ 상부 마감 및 방음판 밀착 시공
방음벽 설치에서 가장 많이 놓치는 부분입니다.
✔ 누음 발생의 핵심 포인트
- 방음판이 구조체와 완전히 밀착되지 않는 경우
- 패널 간 이음부가 정확히 맞물리지 않은 경우
➡ 실제 누음은 대부분 “패널 밀착 불량”에서 발생합니다.

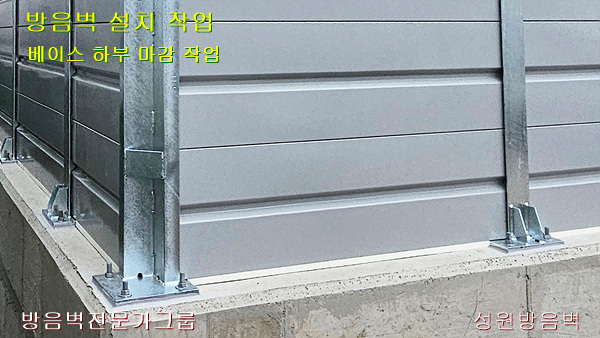

✔ 하부 들뜸에 대한 정확한 이해
하부 시공에서 눈에 보이는 들뜸은
현장에서는 크게 우려할 수준이 아닙니다.
그 이유는 다음과 같습니다:
- 기본적으로 누음패드(차음 가스켓)가 설치됨
- 미세한 공극은 패드가 흡수 및 차단 역할 수행
- 시각적으로 보이는 틈과 실제 음향 누설은 차이가 있음
👉 즉, 육안으로 보이는 하부 미세 들뜸은
전체 성능에 미치는 영향은 매우 제한적입니다

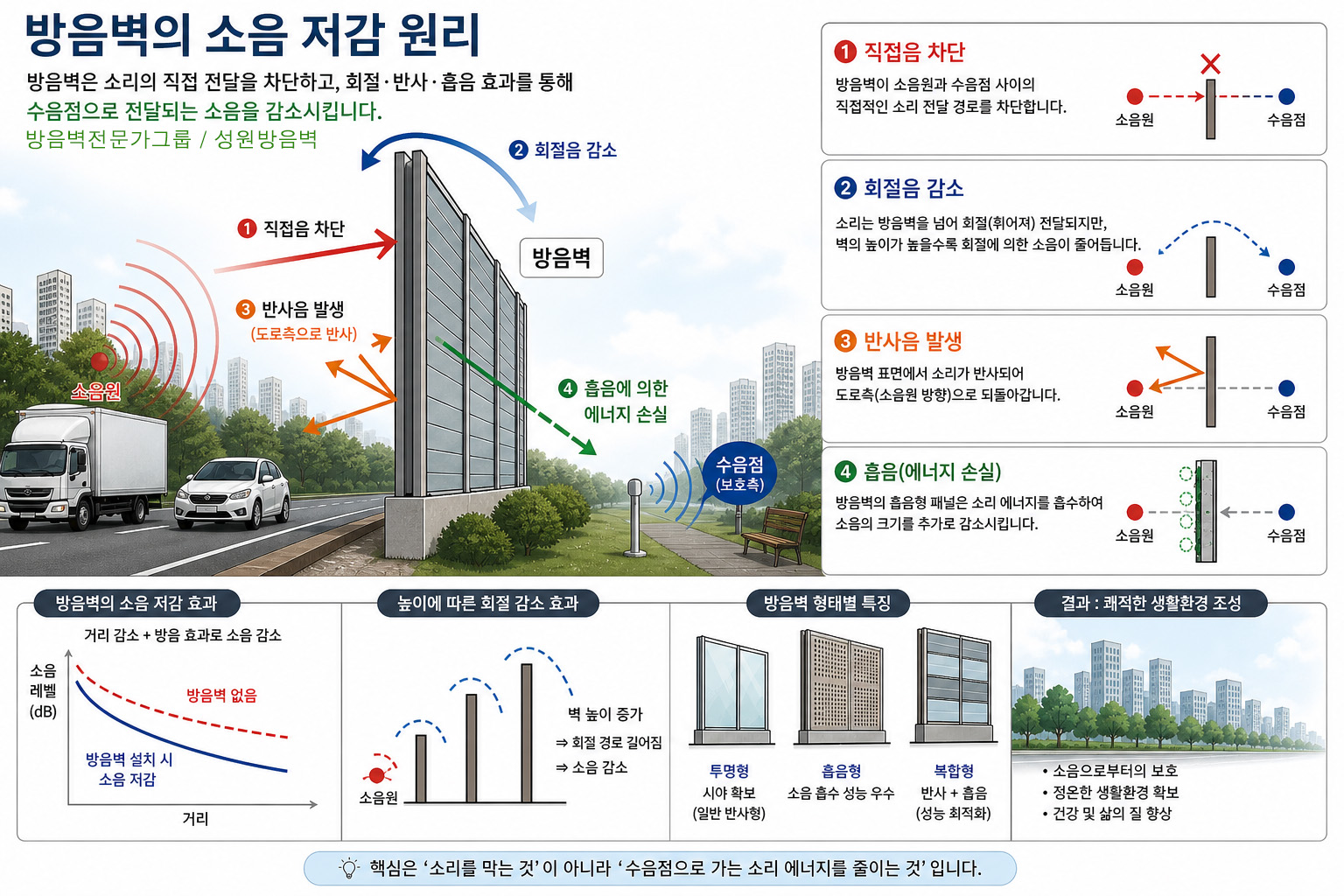

📊 변전소 방음벽 설계 핵심 3가지
① 높이 설계 (가장 중요)
👉 소음은 직선으로 전달됩니다
- 차음 효과는 높이에 비례
- 일반적으로 소음원보다 충분히 높게 설계
✔ 핵심
→ “보이지 않으면 들리지 않는다”
② 위치 설계
👉 방음벽은 어디에 세우느냐가 절반입니다
- 소음원에 가까울수록 효과 증가
- 수음점(민원 위치) 방향 고려
✔ 잘못된 위치
→ 높이만 높아지고 효과 없음
③ 구조 설계 (흡음 vs 반사)
변전소는 단순 반사형보다
👉 흡음형 방음벽이 훨씬 유리
이유:
- 내부 반사음 감소
- 울림 현상 방지
- 저주파 일부 감쇠 보조
⚙ 변전소 방음벽에서 반드시 고려해야 할 기술 요소
✔ 저주파 대응
- 변압기 소음 특성상 완전 차단은 어려움
- 질량 확보 + 높이 설계 필수
✔ 환기 확보
- 설비 특성상 공기 흐름 필요
- 밀폐형 설계 금지
→ 필요 시 소음루버(SP) 적용
✔ 유지관리
- 점검 동선 확보
- 탈부착 구조 고려
🎯 실제 체감 효과
현장 기준으로 보면
- 고주파 : 확실히 감소
- 중주파 : 체감 감소
- 저주파 : 일부 감소 + 울림 감소
👉 종합 체감
→ 10dB 전후 감소 효과 기대 가능 (설계 기준 충족 시)
📌 마무리
변전소 방음벽은 단순 구조물이 아닙니다.
👉 설계 + 구조 + 시공 디테일이 모두 맞아야 성능이 나옵니다
특히 이번 영암 현대삼호 현장은
✔ 설비 간섭 조건
✔ 유지관리 조건
✔ 소음 특성
이 세 가지를 모두 고려한 맞춤형 방음 설계 사례입니다.

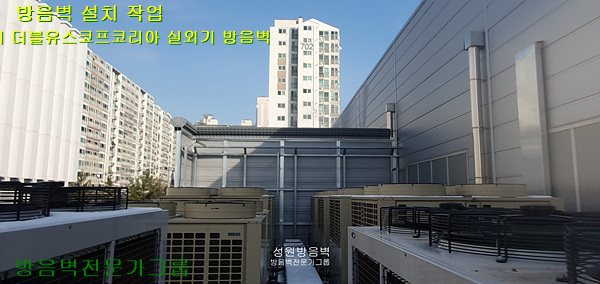

실외기소음에 대한 방음벽과 고속도로방음벽 투명방음 벽에 대한 상담내용 요점 정리 👈 클릭
