🏭 방음박스 시스템 설명서
📌 1. 개요
본 시스템은 공조설비 및 산업설비에서 발생하는 🎧 공기유동 소음과 ⚙ 기계 진동 소음을 효과적으로 저감하기 위한 통합 방음 솔루션입니다.
특히 산업현장에서 발생하는 소음은 단순히 “크다”의 문제가 아니라
👉 주파수, 전달경로, 유동조건이 복합적으로 작용하는 문제입니다.
따라서 본 시스템은 다음 요소를 동시에 고려하여 설계됩니다.
✔ 소음원 특성 (팬, 모터, 유동소음)
✔ 공기 흐름 (유속, 난류, 압력손실)
✔ 설치 환경 (옥상, 공장, 실내, 외부)

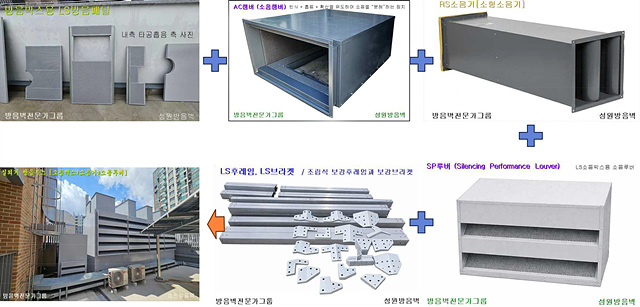

👉 이를 기반으로 각 구성 제품을 통합적으로 조합 적용합니다.
🏗 2. 제품 구성 및 설명
🏢 LS 소음박스 (Low-noise Structure)
📖 정의
설비 전체 또는 주요 소음원을 밀폐 또는 반밀폐 구조로 감싸는 방음 구조물
🎯 주요 기능
🔇 기계 소음 차단 (질량법칙 기반 차음)
🎧 내부 반사음 흡수
📉 외부로 전달되는 소음 저감
🛠️볼트 조립식으로 분리 해체가 용이
📊 기술 포인트 (설계 핵심)
📌 패널 두께 증가 → 차음 성능 증가 (특히 저주파)
📌 내부 흡음재 적용 → 반사음 감소 및 체감 소음 개선
📌 기밀성 확보 → 누기 시 소음 그대로 외부 유출
⚙ 구조 설계 핵심 (매우 중요)
👉 구조 강성이 부족하면 발생하는 문제
❌ 판넬이 진동 → 스피커처럼 소음 방사
❌ 접합부 틈 → 소음 누출
❌ 프레임 약함 → 공진 발생
👉 따라서 필수 조건

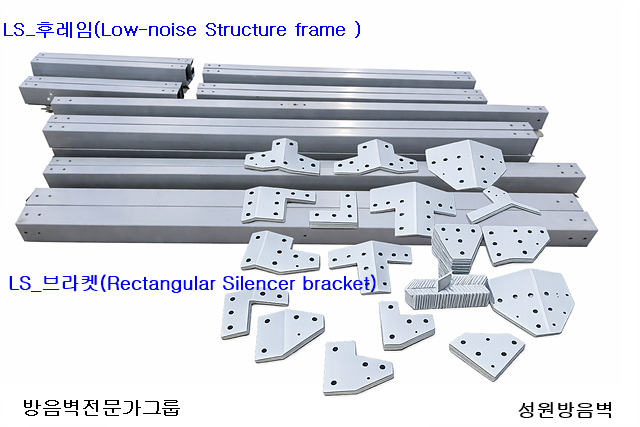

첫째 리브 보강 및 프레임 강성 확보
둘째 패널 고정 방식 견고하게 설계
세번째 진동원과 구조 분리 (방진 적용)
📉 성능 특성 (이해 포인트)
👉 LS소음박스는 단독으로도 효과가 있지만
- 중·고주파 → 효과 큼
- 저주파 → 제한적 (두께/질량 필요)
👉 따라서
LSP 패널 + AC 챔버 + 소음기와 병행 설계가 기본
🏭 적용 대상
송풍기, 블로워, 실외기, 발전기
공장 설비, 압축기, 냉각탑
옥상 기계실 및 외부 노출 설비
📌 한 줄 정리
👉 LS소음박스는 설비에서 발생하는 기계 소음을 차단하고 내부 반사음을 흡수하기 위한 복합 방음 구조물로서,
차음 성능, 구조 강성, 기밀성 및 환기 조건을 종합적으로 고려하여 설계되어야 한다.

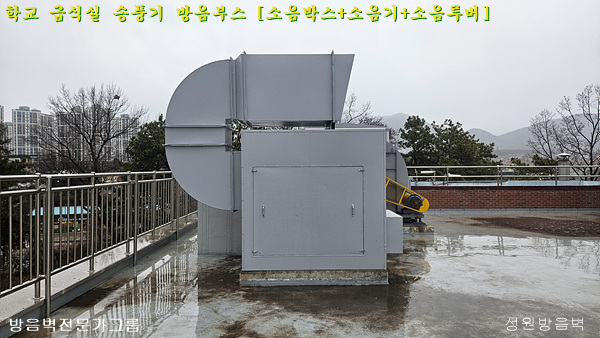

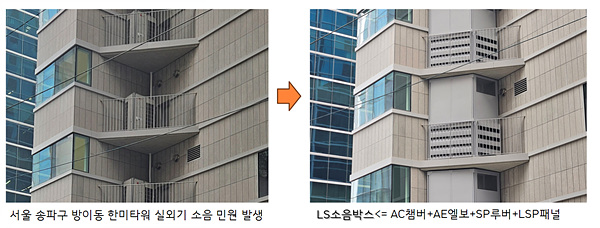

설치사례 소개
옥상 실외기·송풍기 소음 해결 방법 – 서울 공릉 체육센터 방음박스 설치 사례 👈 클릭

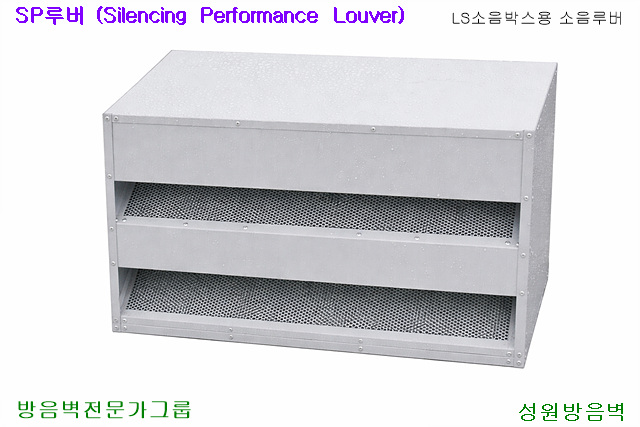

🏭 SP 루버 (Silencing Performance Louver)
– 방음루버 / 소음루버
📖 정의
공기 흐름을 유지하면서 소음을 저감하기 위해 내부에 흡음 구조를 적용한 고성능 방음 루버

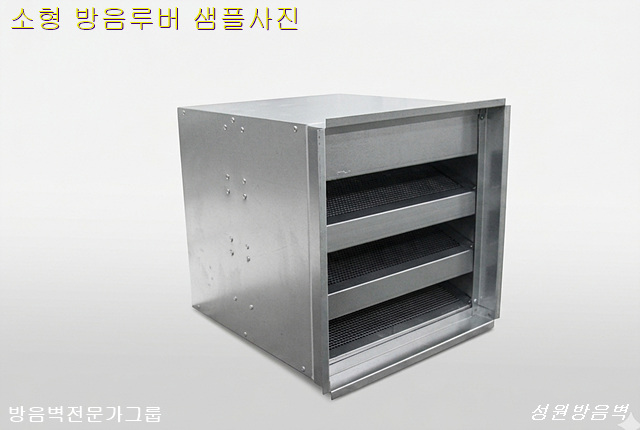

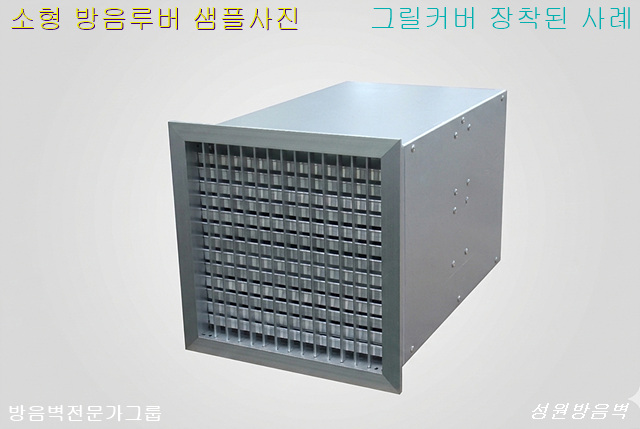

SP루버 소형루버소음루버 흡음루버 성원방음벽
💡 주요 기능
🎧 흡기 및 배기 시 발생하는 공기 유동 소음 저감
🌬 자연 환기 및 강제 환기 기능 유지
🔇 내부 설비 소음의 외부 방사 차단
📉 개구부(오픈구간)로 빠져나가는 소음 감소

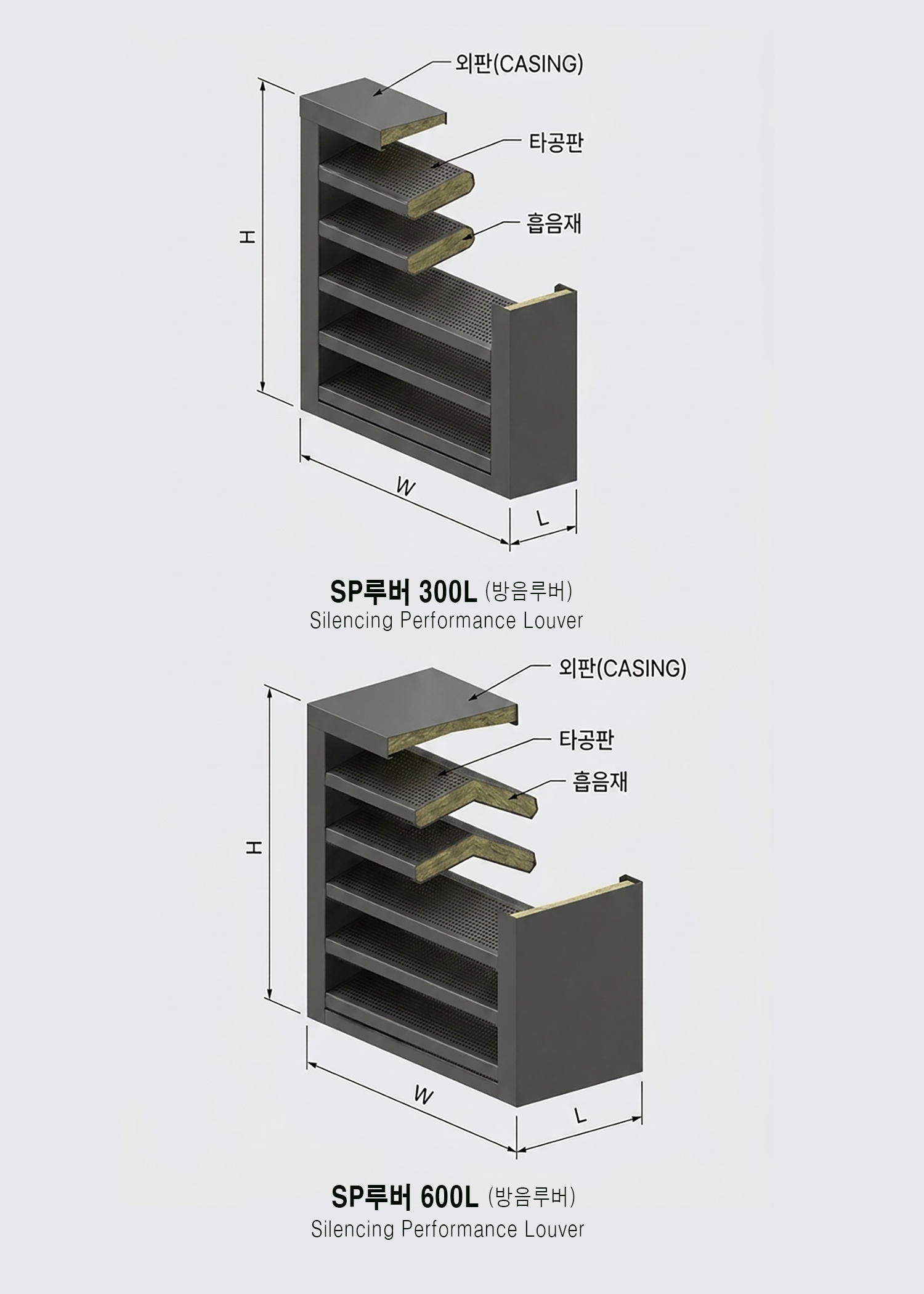

🛠 기술 포인트
👉 일반 루버와 가장 큰 차이는 내부 구조입니다
- 다층 블레이드 구조
- 내부 흡음재 충진 (글라스울 / 미네랄울 등)
- 다공판 또는 타공판 마감
- 일정 간격 유지된 공기 통로 확보
- 👉 즉 “공기는 통과시키고, 소음은 흡수·감쇠시키는 구조”
-

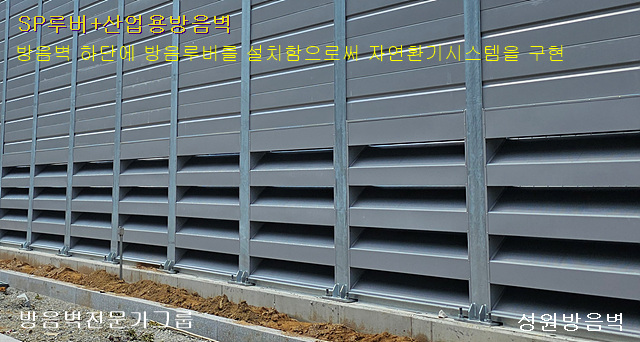

팬 소음박스 SP_루버(소음루버)적용사진
📊 기술 포인트 (설계 핵심)
📌 루버 깊이(Depth)가 깊을수록 소음 저감 성능 증가
📌 흡음재 두께가 두꺼울수록 저주파 대응력 증가
📌 블레이드 간격이 좁을수록 성능 ↑ / 압력손실 ↑
✅ SP루버(방음루버)
- 흡음 구조 내장
- 소음 감쇠 기능 포함
- 개구부 소음 차단 역할 수행
📉 성능 관점 (실무 이해 포인트)
👉 방음루버는 단독으로 완벽한 차음을 하지 않습니다
- 중·고주파 → 효과 있음
- 저주파 → 제한적
- 따라서 소음기(RS) + 챔버(AC)와 병행 적용이 기본 설계
🎯 적용 위치
🏭 공장 환기구
🏢 건물 외벽 흡·배기구
🏫 급식실, 기계실 환기구
🏗 방음박스 흡기/배기 개구부
📌 한 줄 정리 📌
👉 SP 루버는 공기 흐름을 유지하면서 개구부를 통한 소음 방사를 저감하기 위해 내부 흡음 구조를 적용한 방음용 루버로서, 풍속 및 압력손실을 고려하여 설계되어야 한다.
설치사례 소개
온산읍 주민센터 방음루버 설치 사례 저감데시벨 측정 👈 클릭

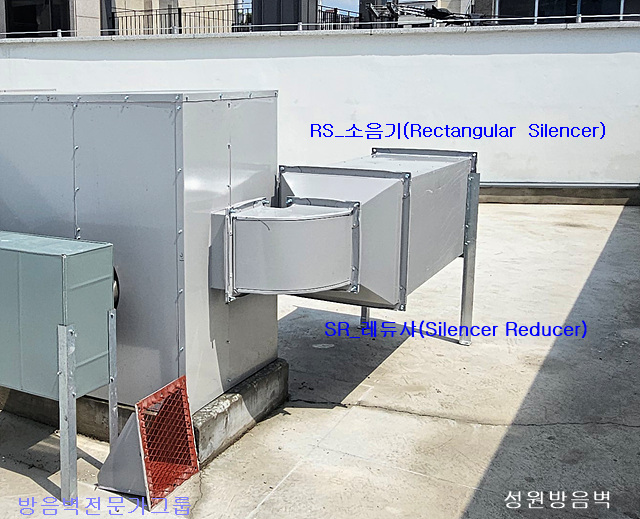

🏗 RS 소음기 (Rectangular Silencer)
📖 정의
덕트 내부를 통과하는 공기 유동 소음을 저감하기 위한
👉 흡음형 직사각 덕트 소음기
공조설비 및 산업설비에서 발생하는
👉 공기 마찰음 + 와류 소음 + 전달 소음을 동시에 저감하는 핵심 장치
![소음기 사진[ RS소음기] 소형 성원방음벽](https://noise04.kr/wp-content/uploads/2026/03/소음기-사진-RS소음기-소형-성원방음벽.jpg)
🎯 주요 기능
🎧 중·고주파 소음 저감 (핵심 영역)
→ 250Hz ~ 4kHz 대역에서 가장 효과적
📉 공기 마찰 및 와류 소음 감소
→ 덕트 내부 난류로 인한 재소음 억제
🔇 소음 전파 경로 차단
→ 직진 전달음 감소 (Transmission Loss 효과)
📊 전체 시스템 소음 저감 기여
→ 단독보다 챔버(AC), 엘보(AE)와 병행 시 효과 극대화
![소음기 사진[ RS소음기] 대형 산업용 성원방음벽](https://noise04.kr/wp-content/uploads/2026/03/소음기-사진-RS소음기-대형-산업용-성원방음벽.jpg)
⚙ 구조
👉 기본 구조
- 다공판(Perforated Plate) : 음파 투과 및 흡음 유도
- 흡음재(Glass Wool / Mineral Wool) : 음에너지 흡수
- 케이싱(Casing) : 구조 보호 및 기밀 유지
👉 고성능 구조 (추천)
- 스플리터(Splitter) 타입 적용 가능→ 유로를 여러 개로 분할하여 흡음 면적 증가→ 동일 길이 대비 성능 대폭 향상

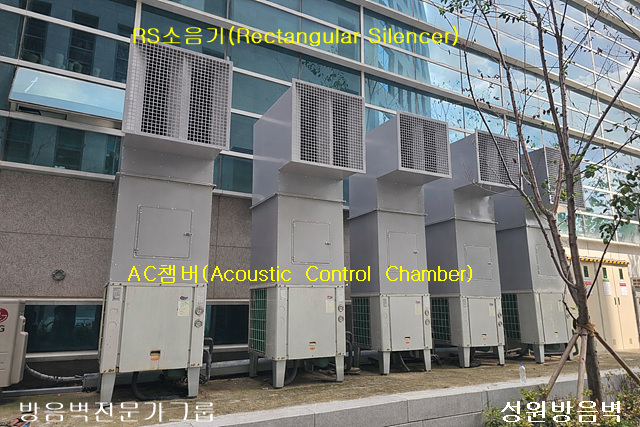

칠러 챔버 소음기 설치1
💡 기술 포인트 (핵심 설계 기준)
1️⃣ 길이(L)가 성능을 결정한다
👉 소음기 성능 ≠ 단순 설치 여부
👉 길이가 확보되지 않으면 효과 거의 없음
✔ 실무 기준
- 최소 : 600mm 이하 → 효과 미미
- 권장 : 1000~2000mm 이상
- 저주파 포함 시 : 2000mm 이상 필수
👉 특히 현장에서 가장 많은 오류
❌ 공간 부족 → 짧은 소음기 적용 → “효과 없다” 민원 발생
2️⃣ 흡음재 두께 = 저주파 대응력
👉 두꺼울수록 저주파 성능 향상
✔ 기준
- 50T : 중·고주파 대응
- 100T 이상 : 저주파 포함 대응
👉 저주파(125Hz 이하)는
➡ RS 단독으로 한계 → AC 챔버 병행 필요
3️⃣ 유속(Velocity) 관리가 핵심
👉 유속이 높으면
→ 난류 증가 + 재소음 발생 + 성능 저하
✔ 권장 기준
- 일반 : 5~7 m/s 이하
- 저소음 설계 : 5 m/s 이하
👉 해결 방법
➡ SR(레듀샤)로 확관 후 소음기 적용
4️⃣ 압력손실(ΔP)과 성능은 트레이드오프
👉 성능 ↑ = 압력손실 ↑
✔ 설계 포인트
- 팬 정압 고려 필수
- 과도한 스플리터 적용 시 풍량 저하 발생
5️⃣ 설치 위치가 성능을 좌우한다
👉 최적 위치
- 소음원 근접 설치
- 직선 덕트 구간 확보 후 설치
❌ 잘못된 사례
- 엘보 직후 바로 설치 → 난류 영향으로 성능 저하
- 덕트 말단만 설치 → 효과 제한적
6️⃣ 조합 설계가 필수 (단독 사용 한계)
👉 RS 단독 → 부분 개선
👉 통합 적용 시 성능 극대화
✔ 추천 조합
- RS + AC 챔버 → 저주파 보완
- RS + AE 엘보 → 전달음 차단
- RS + SP 루버 → 외부 방사 소음 억제

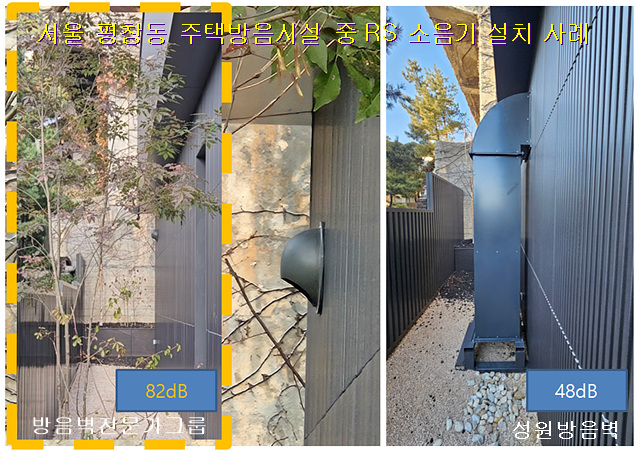

서울 평창동 주택방음시설 중 RS 소음기 설치 사례
⚠ 현장 주요 실수 (매우 중요)
🚨 짧은 소음기 설치 → 효과 없음
🚨 유속 고려 없이 적용 → 소음 증가
🚨 흡음재 두께 부족 → 저주파 민원 발생
🚨 단독 적용 → 기대 이하 성능
📊 정리 (핵심 한줄)
👉 RS 소음기는 ‘길이 + 두께 + 유속 + 조합 설계’가 맞아야 효과가 나온다
⭐ AC 챔버 (Acoustic Control Chamber)
📖 정의
소음 감쇠와 공기 흐름 안정화를 동시에 수행하는
👉 확장형 음향 제어 공간 (확관형 소음 제어 구조)
단순한 빈 공간이 아니라
👉 반사 + 흡음 + 확산을 유도하여 소음을 “분해”하는 핵심 장치

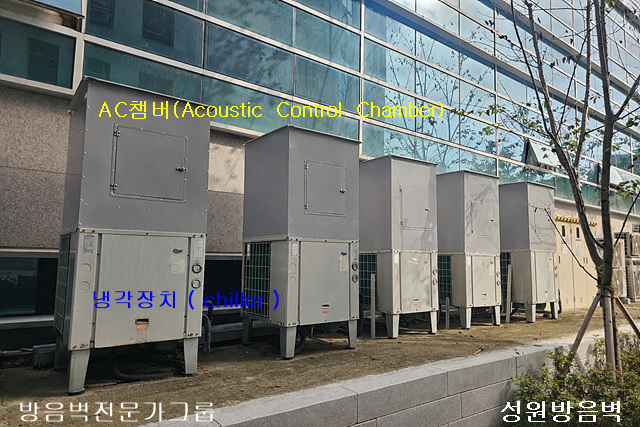

서울 평창동 고급빌라 실외기 소음저감시설에 설치된 제품
🚨 핵심 역할 (시스템 중심 요소)
🎧 반사 + 흡음에 의한 복합 감쇠
→ 음파가 내부에서 반복 반사되며 에너지 감소
📉 저주파 소음 완화 (가장 중요한 기능)
→ 긴 파장의 저주파를 “체적 효과”로 감쇠
🌬 공기 흐름 안정화 (난류 감소)
→ 유속 감소 + 흐름 재정렬 → 재소음 발생 억제
🔇 직진 전달음 차단 (Line-of-sight 차폐)
→ 소음이 직선으로 빠져나가는 경로 차단
⚙ 구조
👉 기본 구조
- 확장된 내부 체적 (Expansion Volume)
- 내부 흡음 라이닝 (Glass Wool / Mineral Wool)
- 강판 케이싱 + 기밀 구조
👉 성능 강화 구조 (권장)
- 내부 다면 흡음 구조 (천장 + 벽면 적용)
- 비대칭 구조 또는 편심 유로→ 직진음 차단 + 반사 경로 증가
💡 기술 포인트 (핵심 설계 기준)
1️⃣ 체적(Volume)이 성능을 결정한다
👉 AC 챔버는 “길이”보다 체적이 핵심
✔ 설계 기준
- 덕트 단면 대비 최소 2~3배 이상 확장
- 체적이 클수록 저주파 감쇠 효과 증가
👉 실무 핵심
➡ 작으면 “챔버”가 아니라 그냥 빈 박스 수준 → 효과 거의 없음
2️⃣ 저주파 대응의 핵심 장치
👉 RS 소음기로 해결되지 않는 영역 담당
✔ 역할 분담
- RS → 중·고주파
- AC → 저주파
👉 특히
- 송풍기 저속 운전
- 대형 팬
- 옥상 설비
➡ 저주파 민원의 대부분은 AC로 해결
3️⃣ 유속 감소가 곧 성능이다
👉 챔버 내부에서 유속이 감소해야 효과 발생
✔ 원리
- 유속 ↓ → 난류 ↓ → 재소음 ↓
- 체적 ↑ → 체류시간 ↑ → 흡음 기회 증가
👉 설계 포인트
➡ 입·출구 단면 차이 확보 필수
4️⃣ 직진 전달음 차단 구조 필수
👉 “직선으로 뚫린 챔버”는 효과 제한적
✔ 개선 방법
- 내부에 방향 전환 (Offset 구조)
- AE 엘보와 병행 적용
👉 핵심
➡ 소음은 직선으로 빠져나가려는 성질 있음 → 반드시 끊어야 함
5️⃣ 내부 흡음 처리 유무가 성능 차이를 만든다
👉 빈 공간 ≠ AC 챔버
✔ 필수 요소
- 내부 흡음재 적용
- 다면 흡음 (한쪽만 ❌)
👉 효과
➡ 반사음 흡수 → 잔향 감소 → 체감 소음 저감
6️⃣ 통합 설계 시 성능 극대화
👉 AC 단독 → 제한적 효과
👉 시스템 적용 시 핵심 역할 수행
✔ 추천 조합
- AC + RS → 전 주파수 대응
- AC + AE → 전달 경로 차단
- AC + SR → 유속 최적화
⚠ 현장 주요 문제 (매우 중요)
🚨 AC 없이 RS만 적용 → 저주파 민원 발생
🚨 체적 부족 → 효과 없음
🚨 직선 구조 → 소음 그대로 통과
🚨 흡음재 미적용 → 단순 반사공간으로 변질
📊 정리 (핵심 한줄)
👉 AC 챔버는 저주파를 잡는 “핵심 장치”이며, 체적과 구조가 성능을 결정한다
🚨 현장 핵심 결론
👉 “소음이 안 잡힌다”는 현장의 대부분은
➡ AC 챔버가 빠진 설계입니다
🛠️ AE 엘보 (Acoustic Elbow)
📖 정의
덕트의 방향을 전환하면서 발생하는 소음을 저감하기 위한
👉 흡음 라이닝이 적용된 음향 제어형 엘보
단순 방향 전환 부품이 아니라
👉 소음 전달 경로를 끊고 난류를 제어하는 핵심 장치
🎯 주요 기능
🔇 난류 소음 감소
→ 방향 전환 시 발생하는 와류·충돌 소음 억제
🔎 소음 직진 전달 차단 (Line-of-sight 차폐)
→ 소음이 직선으로 전달되는 경로 차단
🌬 공기 흐름 안정화
→ 유동 재정렬 → 재소음 발생 억제
📉 덕트 내 소음 감쇠
→ 내부 흡음 구조로 전달 에너지 감소
⚙ 구조
👉 기본 구성
- 곡관 엘보 (Elbow Body)
- 내부 흡음 라이닝 (Glass Wool / Mineral Wool)
- 내측 타공판 또는 보호층 (Perforated Liner)
👉 구조 특징
- 일반 엘보 대비👉 반사 + 흡음 + 유동 안정 기능이 동시에 작동
💡 성능 향상 설계 (핵심 기준)
1️⃣ 곡률 반경(Radius)이 성능을 좌우한다
👉 R이 작을수록
→ 급격한 방향 변화 → 난류 증가 → 소음 증가
✔ 권장 기준
- R ≥ 1.5D (최소)
- R ≥ 2.0D (권장)
👉 핵심
➡ 완만할수록 조용하다
2️⃣ 내부 흡음 라이닝은 필수
👉 흡음이 없는 엘보 = 단순 반사 구조
✔ 적용 효과
- 반사음 감소
- 전달음 감쇠
👉 실무 포인트
➡ 타공판 마감으로 흡음재 보호 + 성능 유지
3️⃣ 직각(90°)보다 완만한 곡률이 유리
👉 동일 조건에서
- 완만한 곡선 엘보 → 소음 감소
👉 가능하면
➡ 다단 엘보 또는 곡률 확대 적용
4️⃣ 소음 전달 경로 차단 효과 (매우 중요)
👉 소음은 직선으로 전달되는 특성
✔ AE 엘보 역할
- 직선 경로 차단
- 반사 경로 증가 → 감쇠 유도
👉 핵심
➡ “꺾는 것” 자체가 소음 저감 기능
5️⃣ 유속(Velocity) 관리 필요
👉 엘보 구간은 난류 발생이 가장 심한 구간
✔ 문제
- 유속 높음 → 충돌 + 박리 → 소음 증가
✔ 해결
➡ SR(레듀샤)로 유속 낮춘 후 AE 적용
6️⃣ 소음기(RS)와 병행 시 효과 극대화
👉 AE 단독 → 전달음 차단 중심
👉 RS 병행 → 흡음 성능 추가
✔ 추천 조합
- AE + RS → 중·고주파 감쇠 극대화
- AE + AC → 저주파 + 전달음 동시 대응
⚠ 현장 주요 문제 (매우 중요)
🚨 일반 엘보 사용 → 오히려 소음 증가
🚨 곡률 부족 → 난류 및 재소음 발생
🚨 흡음재 미적용 → 반사음 증폭
🚨 고속 유동 상태에서 적용 → 효과 저하
📊 정리 (핵심 한줄)
👉 AE 엘보는 “소음을 꺾어서 줄이는 장치”이며, 곡률과 흡음 구조가 성능을 결정한다
🚨 현장 핵심 결론
👉 일반 엘보는 소음을 “만드는 부위”
👉 AE 엘보는 소음을 “줄이는 부위”
👉 실제 현장에서는
➡ 단순 엘보 사용으로 소음이 증가하는 경우 매우 많으며
➡ AE 적용만으로도 체감 소음이 크게 개선되는 사례 다수
적극적 적용사례

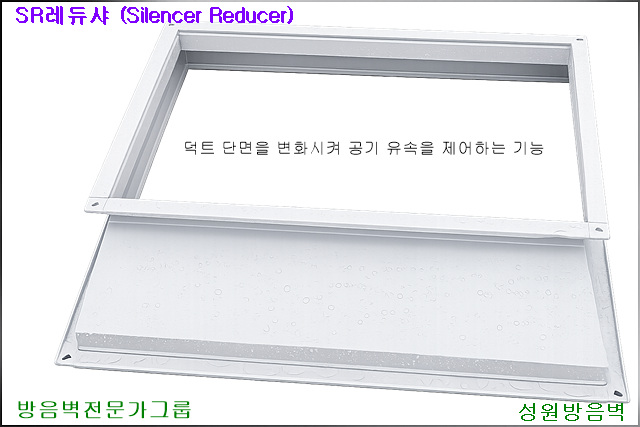

🔧 SR레듀샤 (Silencer Reducer)
📖 정의
덕트 단면을 변화시켜 공기 유속을 제어하는
👉 확관(Expansion) / 축소(Contraction) 연결부
단순 연결 부품이 아니라
👉 소음기 성능을 좌우하는 유동 제어 핵심 요소
🎯 주요 기능
📉 유속 감소 → 소음 저감
→ 확관 시 유속 감소 → 난류 감소 → 공기 소음 저감
🎧 소음기(RS) 성능 극대화
→ 적정 유속 확보 시 흡음 효율 증가
🌬 유동 안정화
→ 공기 흐름을 정렬하여 재소음 발생 억제
🔇 재소음 방지 (Secondary Noise Control)
→ 급격한 단면 변화로 발생하는 소음 차단
⚙ 구조
👉 기본 구조
- 확관형 / 축소형 덕트
- 직선 또는 테이퍼(Taper) 형상
👉 적용 위치
- 팬 토출부
- 소음기 전·후단
- 챔버(AC) 연결부
💡 설계 핵심 (성능을 좌우하는 기준)
1️⃣ 확관 각도(θ)가 가장 중요하다
👉 레듀샤 성능 = 각도 설계
✔ 기준
- 권장 : 7° ~ 12°
- 최대 : 15° 이하
❌ 문제 발생 구간
- 20° 이상 → 난류 급증
- 급확관 → 소음 + 압력손실 증가
👉 핵심
➡ 완만할수록 조용하다
2️⃣ 유속(Velocity)을 떨어뜨려야 한다
👉 소음의 본질 = 유속
✔ 원리
- 유속 ↑ → 난류 ↑ → 소음 ↑
- 유속 ↓ → 흐름 안정 → 소음 ↓
✔ 실무 기준
- 소음기 전단 유속 : 5~7 m/s 이하 권장
👉 해결 방법
➡ SR로 확관 후 RS 적용
3️⃣ 소음기 성능과 직결된다 (매우 중요)
👉 잘 설계된 경우
➡ RS 성능 100% 발휘
👉 잘못 설계된 경우
➡ RS 성능 30~50%까지 저하
✔ 이유
- 유속 과다 → 흡음 시간 부족
- 난류 발생 → 재소음 생성
👉 핵심
➡ 소음기가 문제가 아니라 레듀샤가 문제인 경우 매우 많음
4️⃣ 축소(Contraction)도 동일하게 중요
👉 단순 확관만 보는 것은 오류
✔ 축소 시 문제
- 급격한 축소 → 제트류 발생
- 고속 유동 → 소음 증가
✔ 설계 기준
- 완만한 수축 (Converging angle 유지)
- 가능하면 단계적 축소
5️⃣ 길이 확보가 필수
👉 각도를 줄이려면 길이가 필요
✔ 공식 개념
- 각도 ↓ → 길이 ↑ → 성능 ↑
👉 실무 핵심
➡ 공간 부족으로 짧게 만들면
➡ 결국 난류 발생 → 소음 증가
6️⃣ 통합 설계 시 성능 극대화
✔ 추천 구성
- SR → RS → AC 순서 적용→ 유속 제어 → 흡음 → 저주파 감쇠
✔ 잘못된 사례
❌ RS 먼저 설치 → 유속 높은 상태 → 효과 저하
⚠ 현장 주요 문제 (매우 중요)
🚨 급확관 설계 → 난류 + 소음 증가
🚨 유속 고려 없이 소음기 설치 → 효과 없음
🚨 짧은 레듀샤 → 각도 과대 → 성능 저하
🚨 축소부 설계 무시 → 제트 소음 발생
📊 정리 (핵심 한줄)
👉 SR 레듀샤는 “유속을 설계하는 장치”이며, 각도와 길이가 소음 성능을 결정한다
🚨 현장 핵심 결론
👉 레듀샤 설계가 틀리면
➡ 소음기 성능은 제대로 나오지 않습니다
👉 실제 현장에서는
➡ “소음기 문제”로 오해하지만
➡ 대부분 유동 설계 문제(SR) 입니다
🧱 LSP (Laminated Soundproof Panel) – 방음패널
📖 정의
강판 + 흡음재 + 마감층으로 구성된 복합 구조의 방음패널로서
👉 차음(Transmission Loss)과 내부 흡음 기능을 동시에 수행하는 통합형 방음 솔루션
단일 철판과 달리
👉 소음을 “막고 + 흡수하는” 이중 구조를 가지는 것이 핵심 특징
💡 주요 특징
🔇 질량 기반 차음 성능 확보 (외부 소음 차단)
🎧 내부 반사음 흡수 (체감 소음 감소)
📉 중·고주파부터 저주파까지 폭넓은 대응 가능 (두께 선택에 따라 성능 변화)
🧱 모듈화 구조로 시공 및 유지보수 용이
🏭 다양한 산업 환경 적용 가능
⚙ 구조
👉 기본 구성
- 외측 강판 (Steel Sheet) : 차음 역할
- 내부 흡음재 (Glass Wool / Mineral Wool) : 음에너지 흡수
- 내측 마감 (타공판 또는 보호층) : 흡음 유지 + 비산 방지
-
방음판 내부 방음박스용 LS방음패널
👉 구조 특징
차음과 흡음 복합 작용하는 구조
단일 철판 대비 소음 저감 성능 차이가 큼
📌 공진 억제 및 내부 음압 감소 효과 발생 유도
📊 핵심 기술 원리
1️⃣ 차음은 “질량”, 흡음은 “구조”
👉 차음 성능
→ 패널의 질량(두께)에 비례
👉 흡음 성능
→ 내부 구조 및 흡음재에 의해 결정
👉 즉
➡ 두께 + 구조가 동시에 성능을 결정
2️⃣ 주파수별 성능 특성
✔ 중·고주파 (500Hz 이상)
→ 대부분의 LSP에서 효과적
✔ 저주파 (125~250Hz 이하)
→ 충분한 질량(두께)이 확보되어야 대응 가능
👉 결론
➡ 저주파일수록 두께가 중요한 구조
📌 적용 기준 (설계 핵심)
👉 LSP 방음패널은 두께 선택에 따라 적용 범위가 결정됩니다
- 경량형 → 공간 제약 환경 / 중·고주파 대응
- 중간형 → 일반 산업 설비
- 고성능형 → 저주파 및 고소음 설비
👉 적합 대상
🏭 송풍기, 블로워
🏢 실외기 및 공조설비
🏗 공장 기계 및 압축기
🏫 건물 기계실 및 옥상 설비
💡 기술 포인트 (실무 핵심)
1️⃣ 저주파는 “흡음”이 아니라 “차음”이다
❌ 흡음재만 추가 → 효과 제한적
✔ 질량 확보 → 근본 해결
👉 핵심
➡ 저주파는 막아야 한다 (차음)
2️⃣ 기밀(Leak)이 성능의 핵심
👉 방음 성능 = 틈이 없는 구조
🚨 주요 누기 발생 부위
- 조인트
- 점검구
- 문 틈
- 플랜지 연결부
👉 해결
➡ 실링(Seal) + 패킹 처리 필수
3️⃣ 구조 강성 확보 필수
👉 패널이 진동하면
➡ 차음 성능 급감 + 재방사 소음 발생
✔ 대응
- 프레임 보강
- 리브 구조 적용
- 진동 전달 차단
4️⃣ 흡음 구조가 체감 소음을 좌우
👉 내부 반사음이 많으면
➡ 소음이 증폭되어 외부로 전달
✔ 권장
- 타공판 마감
- 흡음면 노출 구조
5️⃣ 통합 설계 시 효과 극대화
👉 LSP 단독 → 기본 차음
👉 시스템 적용 → 고성능 방음
✔ 추천 조합
- LSP + RS → 공기소음 저감
- LSP + AC → 저주파 보완
- LSP + SP → 환기 유지 + 소음 차단
⚠ 현장 주요 문제 (매우 중요)
🚨 두께 선택 오류 → 성능 미달
🚨 기밀 불량 → 소음 누출
🚨 구조 진동 → 소음 재방사
🚨 단독 적용 → 기대 이하 효과
📊 정리 (핵심 한줄)
👉 LSP 방음패널은 차음과 흡음을 동시에 수행하는 복합 구조 패널로서, 두께 선택과 구조 설계에 따라 성능이 결정되는 핵심 방음 요소이다
🎯 결론
👉 방음패널은 단순 자재가 아니라
👉 설계 요소입니다
👉 특히
➡ 저주파가 포함된 경우
➡ 충분한 질량 확보(두께 선택)가 필수
👉 따라서
LSP 방음패널은 반드시 소음 특성에 맞게 설계되어야 하며,
소음기(RS) 및 챔버(AC)와 병행 적용 시 최적의 성능을 발휘합니다
🎯 3. 설계 원칙 (핵심)
👉 방음은 제품이 아니라 설계 기술입니다
📊 시스템 구성 개념
🔇 차음 구조 → LS, LSP
🎧 흡음 구조 → SP, RS, AC, AE
🌬 유동 제어 → SR, AC
📌 핵심 원리
👉 막기만 하면 실패합니다
👉 흡음만 해도 실패합니다
👉 유동을 무시하면 100% 실패합니다
🛠 4. 시공 및 품질 기준
✅ 모든 접합부 기밀 확보 (누기 = 소음 누출)
✅ 플랜지 접합부 정밀 시공
✅ 흡음재 비산 방지 (유리섬유 비산 문제)
✅ 유지보수 공간 확보 (점검구 필수)
🚨 5. 결론
👉 방음은 단순히 “막는 것”이 아니라
👉 소음 + 공기 흐름 + 구조를 동시에 설계하는 기술입니다.
📢 따라서
본 시스템은 개별 제품이 아니라
👉 통합 설계를 적용하면 비용 대비 더 나은 결과를 얻을 수 있습니다.
📞 문의 및 적용 상담
📍 현장 맞춤 설계 필수
📊 소음 측정 → 설계 → 제작 → 설치까지 일괄 대응
👉 필요 시
📧 기술자료 / 📊 설계자료 / 📈 성능자료 제공 가능
🏭성원방음벽은 방음 설계 및 시공 전문가 그룹입니다.
주식회사 성원에스피에스 / 주식회사 일안
여러 전문 기업과 함께 협력하여
👉 실질적으로 효과 있는 방음 솔루션을 제공합니다.
📞 051-321-2204
📧 3212204@naver.com

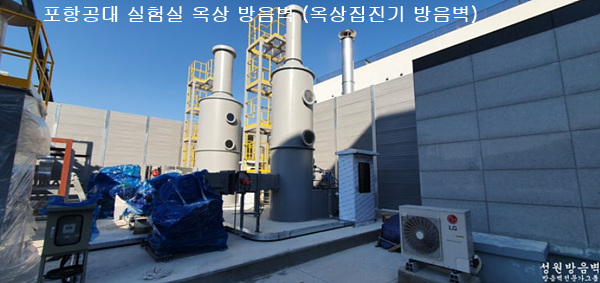

또 다른 공법의 방음시설을 찾아보고 싶다면 방음벽으로 적용된 현장사례를 소개합니다.
공장 옥상 방음벽 설치와 옥상 실외기 방음벽 설계 방법 👈 클릭
